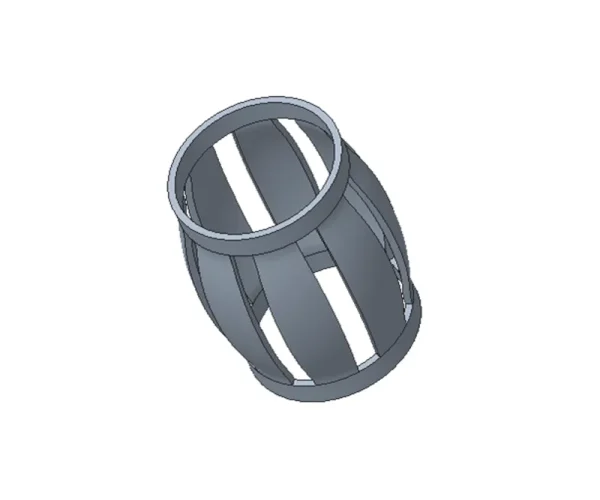

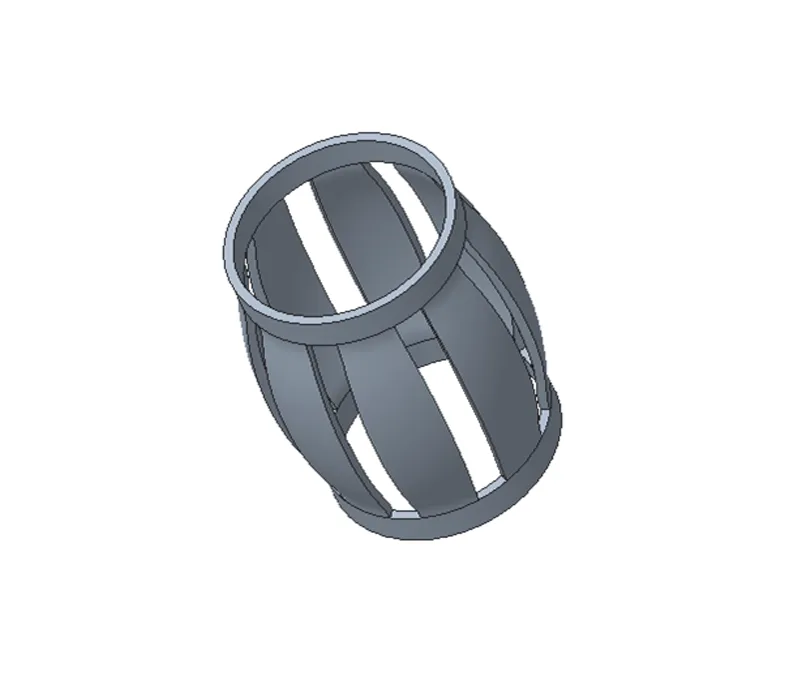

储能连接器大电流端子灯笼簧厂家 电动汽车充电枪头端子簧片
储能连接器大电流端子灯笼簧厂家 电动汽车充电枪头端子簧片
- 低接触电阻
- 簧片静电阻低至0.03毫欧，较同类产品低0.01-0.03毫欧，降低阻抗，减少能耗。
- 高插拔寿命
- 插拔次数超同行5000次，机械耐久性强，适合频繁插拔场景。
- 温升稳定
- 温升稳定在23K-28K，大电流传输时控温有效，保障性能稳定。
- 大接触面积
- 簧片扭转后接触面积为同类1.7-2倍，降低电阻，提升载流与连接稳定性。
- 高载流能力
- 公母端最大载流1200A，满足新能源汽车等大功率设备大电流传输需求。
- 优质材料
- 采用高导电铜合金，表面镀银/锡，耐高温抗腐蚀，适应多种环境。
- 结构优化
- 优化设计抗振动、防松动，在严苛环境中保持连接稳定。
- 安装便捷
- 采用连续冲压工艺，壳体设计便于安装维护，连接灵活简便。
储能连接器大电流端子灯笼簧厂家 | 电动汽车充电枪头端子簧片定制专家
——超导电·耐高温·高可靠，赋能新能源充电与储能场景
产品概述
专注研发生产储能连接器大电流端子灯笼簧及电动汽车充电枪头端子簧片，采用高性能合金材料与精密成型技术，适配高压快充（350kW+）、储能变流器（PCS）等极端工况，为新能源产业链提供稳定、安全的电力传输解决方案。
核心优势
🔹 储能连接器灯笼簧
超低阻抗设计
- 灯笼簧多触点结构，接触面积提升30%，接触电阻≤0.3mΩ（200A工况下），减少充电/放电过程能量损耗。
铜锡合金（CuSn）或镀银铜材，导电率≥97% IACS，适配直流母线电压至1500V。
耐高温抗震动
- 工作温度范围-40℃~+180℃，通过振动测试（随机振动10Hz~2000Hz，持续4小时），适配户外储能柜恶劣环境。
特殊镀层工艺，抵御盐雾、硫化物腐蚀，寿命≥10年。
紧凑型适配
- 最小外径可定制至φ8mm，适配紧凑型储能连接器，节省安装空间。
🔹 充电枪头端子簧片
快充兼容性
- 支持液冷超充（600A/1000V），簧片弧度优化，插拔力稳定在15N~30N，避免充电枪过热或接触不良。
镀金层厚度≥3μm，降低充电枪头氧化风险，保障长期使用导电性。
安全认证
- 通过GB/T 20234.1-2023充电接口标准认证，符合IEC 62196欧洲标准。
阻燃等级UL94 V0，通过短路测试（1000A/1ms）无熔断。
高精度制造
- 冲压精度±0.02mm，端子同心度≤0.05mm，适配特斯拉、比亚迪、宁德时代等主流充电协议。
技术参数
| 参数项 | 储能灯笼簧 | 充电枪簧片 |
|---|---|---|
| 适用电流范围 | 200A~1000A（直流） | 100A~600A（交流/直流） |
| 工作电压 | ≤1500V DC | ≤1000V AC/DC |
| 接触电阻 | ≤0.3mΩ（200A） | ≤0.2mΩ（300A） |
| 机械寿命 | ≥10000次插拔 | ≥8000次插拔 |
| 材料厚度 | 0.8mm~2.5mm（定制） | 0.6mm~1.5mm（定制） |
| 表面处理 | 镀银/镀镍/镀金 | 镀金（≥3μm）/镀镍 |
应用场景
🔹 储能系统
- 锂电池储能柜直流连接、光伏逆变器母线排、风能变流器高压接口。
- 集装箱式储能系统（5MWh+）主回路连接。
🔹 电动汽车充电
- 液冷超充桩（350kW/600A）枪头端子、V2G车网互动接口。
- 公交/物流车大功率充电站、换电站电池包连接。
🔹 工业电源
- 激光焊机、矿山设备电驱系统、数据中心不间断电源（UPS）。
定制化服务流程
- 需求确认：提供连接器型号、电流/电压参数、空间尺寸图纸。
- 仿真验证：72小时内输出接触压力分布、温升模拟报告（ANSYS分析）。
- 样品交付：免费打样，支持客户实装测试与参数微调。
- 批量生产：全自动冲压线+在线检测，日产能8万件，交期缩短至15天。
质量与服务承诺
- 全流程溯源：每批次附SGS材质报告、盐雾试验记录、插拔力测试数据。
- 紧急响应：技术团队4小时内回复，24小时内提供解决方案。
- 成本优化：模具共享计划，定制件成本降低25%~40%。
立即合作，抢占新能源连接技术制高点！
（注：支持非标设计、保密协议签署，保障核心技术安全。）
SEO关键词：储能连接器灯笼簧、电动汽车充电枪端子簧片、大电流端子定制、高压快充连接器、新能源端子厂家
标签：#储能连接器灯笼簧 #充电枪端子簧片 #大电流端子定制 #高压快充连接器 #新能源端子厂家 #车规级端子 #液冷超充端子 #储能PCS连接器
产品选型
选型表

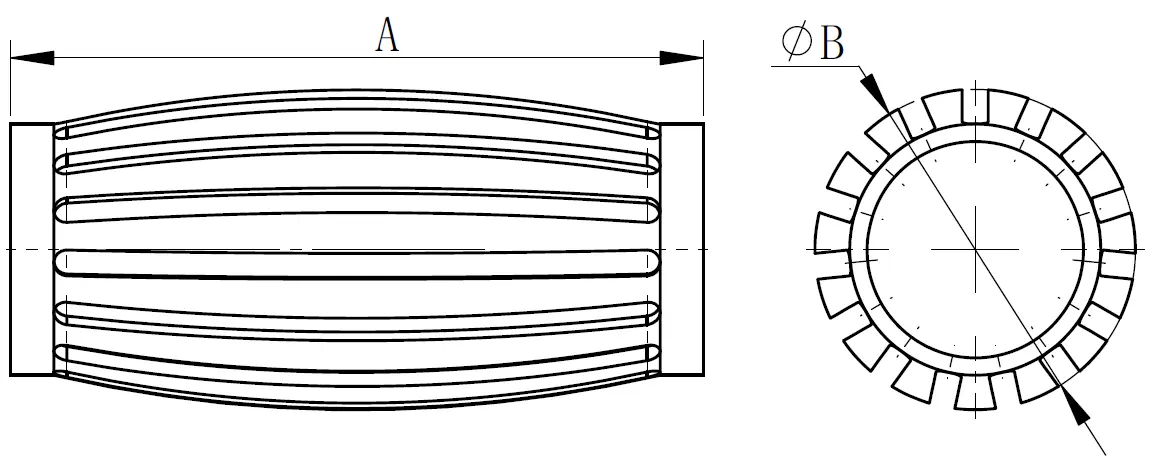

储能连接器大电流端子灯笼簧厂家 电动汽车充电枪头端子簧片 灯笼簧规格 选型表
| 序号 No. | 灯笼簧规格（mm） Specification | 适用插孔规格（mm） Applicable specification of contact pin | 灯笼簧数量 Quantity | 长度A Length A | 外径B Outside diameter B | 电流 Current （80℃） | 分离力 Removal force | 寿命 Life cycle |
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 2.0 | 8 | 6/8 | 2.25 | 12A-18A | 0.5-5N | 10000 |
| 2 | 2.5 | 2.5 | 8 | 7.9 | 3.39 | 12A-18A | 0.5-5N | 10000 |
| 3 | 3 | 3.0 | 11 | 8 | 3.8 | 20A-30A | 3-9N | 10000 |
| 4 | 3.5 | 3.5 | 9 | 5.1 | 3.6 | 20A-30A | 5-15N | 10000 |
| 5 | 3.5 | 3.5 | 9 | 5.35 | 3.6 | 20A-30A | 5-15N | 10000 |
| 6 | 3..5 | 3.5 | 11 | 5.1 | 3.6 | 20A-30A | 5-15N | 10000 |
| 7 | 4 | 4.0 | 11 | 12 | 4.8 | 50A-80A | 6-18N | 10000 |
| 8 | 4 | 4.0 | 9 | 12 | 4.8 | 50A-80A | 6-18N | 10000 |
| 9 | 4 | 4.0 | 9 | 11.8 | 5.0 | 50A-80A | 6-18N | 10000 |
| A | B | C | D | E | F | G | H | I |
如何正确计算大电流端子的电流承载能力？
1. 测量实际工作电流，包括峰值电流（如电机启动时的瞬时电流）；
2. 预留安全余量：选型电流 = 测量峰值 × 1.2~1.5 倍；
3. 考虑高温影响：高温环境下，普通连接器载流能力下降，需选择耐高温工业级产品。
2. 预留安全余量：选型电流 = 测量峰值 × 1.2~1.5 倍；
3. 考虑高温影响：高温环境下，普通连接器载流能力下降，需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性？
1. 镀层材料：镍底镀银工艺比纯铜更耐磨、耐腐蚀，长期电阻更稳定；
2. 接触压力：压力不足会导致“虚接”，推荐采用刚性插针 + 劈槽式插孔结构；
3. 抗腐蚀性：盐雾、硫化氢等环境会加速氧化，需选择通过 96H 盐雾测试的产品。
2. 接触压力：压力不足会导致“虚接”，推荐采用刚性插针 + 劈槽式插孔结构；
3. 抗腐蚀性：盐雾、硫化氢等环境会加速氧化，需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些？如何选择？
1. 压接式：气密性高，适合高振动环境；
2. 焊接式（THR/SMT）：适用于 PCB 板载，需注意焊点耐温性；
3. 插拔式：方便维护，但需确保锁紧机制（如螺旋卡口 + 止退外圈结构）；
4. 选型建议：高振动场景优先选择压接或带锁紧结构的插拔式端子。
2. 焊接式（THR/SMT）：适用于 PCB 板载，需注意焊点耐温性；
3. 插拔式：方便维护，但需确保锁紧机制（如螺旋卡口 + 止退外圈结构）；
4. 选型建议：高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决？
1. 降低电阻：采用高纯度铜合金及厚镀层（镀金 ≥ 16μ"）；
2. 散热设计：部分端子集成散热片或采用低热阻外壳材料。
2. 散热设计：部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子？
1. 高温环境：选择耐温 ≥ 150℃ 的端子，并匹配耐高温 PCB 材料；
2. 腐蚀环境：全塑外壳 + IP68 防护或气密性金属端子；
3. 高振动环境：优先选用压接式或带抗振动锁紧结构的端子。
2. 腐蚀环境：全塑外壳 + IP68 防护或气密性金属端子；
3. 高振动环境：优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性？
1. 接触电阻测试（长期稳定性）；
2. 插拔寿命测试（如 10,000 次以上）；
3. 环境测试（盐雾、湿热、热冲击）。
2. 插拔寿命测试（如 10,000 次以上）；
3. 环境测试（盐雾、湿热、热冲击）。
