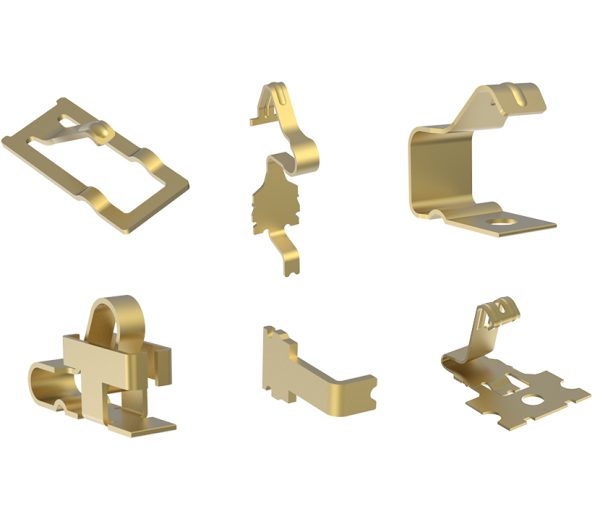

天线弹片,接触弹片,弹片连接器,电池座弹片连接器

天线弹片,接触弹片,弹片连接器,电池座弹片连接器


主要特点


应用领域

主要用于:天线连接,接地等。

常用材料为:C5240-SH,C17200


产品选型

料号 类型 规格描述 L*W*H(长*宽*高) 工作行程 图示 PDF图档
200014-1 弹片开放式 2.0H,2.3W,ANTENNA CLIPS 4.6*2.3*2.0 0.90 天线弹片,弹片开放式,200014-1
200015-1 弹片开放式 2.5~4.0H,2.3W,ANTENNA CLIP 4.6*2.3*2.5 0.90 天线弹片 200015-1
200016-1 弹片开放式 3.0H,2.3W,ANTENNA CLIPS 4.6*2.3*3.0 0.90 天线弹片 200016-1
200017-1 弹片开放式 3.5H,2.3W,ANTENNA CLIPS 4.6*2.3*3.5 0.90 天线弹片 200017-1
200018-1 弹片开放式 4.0H,2.3W,ANTENNA CLIPS 4.6*2.3*4.0 0.90 天线弹片 200018-1
200019-1 弹片开放式 4.5~5.0H,2.3W,ANTENNA CLIPS 4.6*2.5*4.0 0.90 天线弹片 200019-1
200030-1 弹片开放式 5.0H,3.0W,ANTENNA CLIPS 4.6*3.0*5.0 0.90 天线弹片 200030-1
200035-1 弹片带护框 2.2H,0.9W,ANTENNA CLIPS 3.5*0.9*2.2 0.60 天线弹片 200035-1
200053-1 弹片开放式 1.3 1.6W,ANTENNA CLIPS 3.8*1.6*1.3 0.65 天线弹片 200053-1
200054-1 弹片开放式 1.3&1.6H,1.6W,ANTENNA CLIPS 3.8*1.6*1.6 0.65 天线弹片 200054-1
200055-1 弹片开放式 3.6H,1.25W,ANTENNA CLIPS 3.85*1.25*3.6 1.00 天线弹片 200055-1
200056-1 弹片开放式 3.2H,1.25W,ANTENNA CLIPS 3.75*1.25*3.2 1.00 天线弹片 200056-1
200057-1 弹片开放式 4.0H,1.25W,ANTENNA CLIPS 3.85*1.25*4.0 1.00 天线弹片 200057-1

产品选型


未找到选型表!

接触不良/导通不稳定
1. 设计时精准计算弹簧压缩行程,确保接触压力适中;
2. 生产中加强清洁,避免焊锡、油污等污染,使用时定期维护清理异物;
3. 选用耐磨抗氧化镀层(如金镀层),避免在高腐蚀环境长期使用;
4. 严格控制结构设计公差,确保针头与套筒、焊盘定位精准。
弹簧疲劳或断裂
1. 根据插拔频率选用对应寿命规格的弹簧针,避免超过额定插拔次数;
2. 避免弹簧长期处于极限压缩状态,预留合理行程余量。
针头或套筒变形
1. 安装时避免外力撞击和受力不均,贴片焊接控制温度防止基座软化;
2. 选用强度更高的材质(如不锈钢针头、金属套筒)。
基座脱落或焊接不良
1. 优化焊盘设计(增大焊盘面积),控制回流焊温度与时间;
2. 必要时增加胶黏剂辅助固定,提高抗振动能力。
高温环境下性能下降
1. 选用耐高温基座材料(如陶瓷、耐高温塑料);
2. 避免在超出规格的高温环境中使用,必要时增加散热设计。
潮湿或腐蚀环境引发短路
1. 增加密封结构(如密封圈),防止水汽和腐蚀性物质侵入;
2. 选用耐腐蚀镀层和材料,定期检查防护性能。
振动或冲击导致位移
1. 采用焊接+胶黏剂双重固定方式,增强安装牢固性;
2. 设计时避开设备振动频率,或增加缓冲结构。
贴片焊接温度控制不当
1. 严格遵循弹簧针焊接温度规范,使用温度曲线测试仪监控回流焊过程;
2. 优先选择耐温性更好的贴片式型号。
焊盘对位偏差
1. 设计阶段确保PCB焊盘与弹簧针引脚间距匹配;
2. 提高贴装设备精度,焊接前检查对位情况。
过度清洁损伤镀层
1. 使用中性清洗剂,避免强腐蚀性溶剂和过长超声波清洗时间;
2. 清洁后及时干燥,减少镀层与清洗剂接触时长。
电流/电压过载
1. 根据实际工作负载选用额定电流、电压匹配的弹簧针;
2. 避免在超过规格的电气参数下使用,增加过载保护设计。
高频信号损耗
1. 针对高频场景选用低寄生电感、电容的型号,优化结构设计减少信号干扰;
2. 进行阻抗匹配测试,确保信号传输质量。
耐插拔次数不匹配
根据设备插拔频率需求,选择高寿命规格的弹簧针(如镀金弹簧、强化机械结构设计)。
内部异物卡滞
1. 生产过程中加强质量管控,避免金属碎屑、焊渣残留;
2. 增加防尘防水密封设计,阻止外部颗粒侵入。

‌快速打样与敏捷开发‌

数字化仿真技术提前规避设计缺陷,开发周期缩短30%;自动化产线实现样品交付提速50%;模块化框架灵活适配产品高频迭代需求。

全维度定制能力

支持IPX8防水、240H盐雾防护等特种场景定制,磁铁附着力≥50t适配极端工况,模块化组件集成E-bike/TWS设备,降本增效。

严苛品质保障体系

132项极限测试覆盖-70℃至125℃环境,微米镀层镍释放量优于欧盟标准50%;车规级端子确保ADAS系统毫秒级稳定响应。
