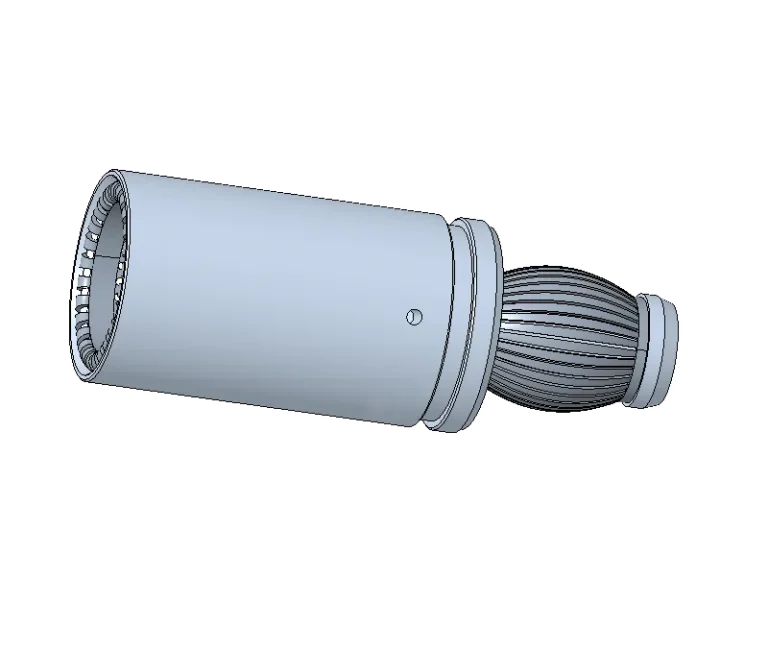

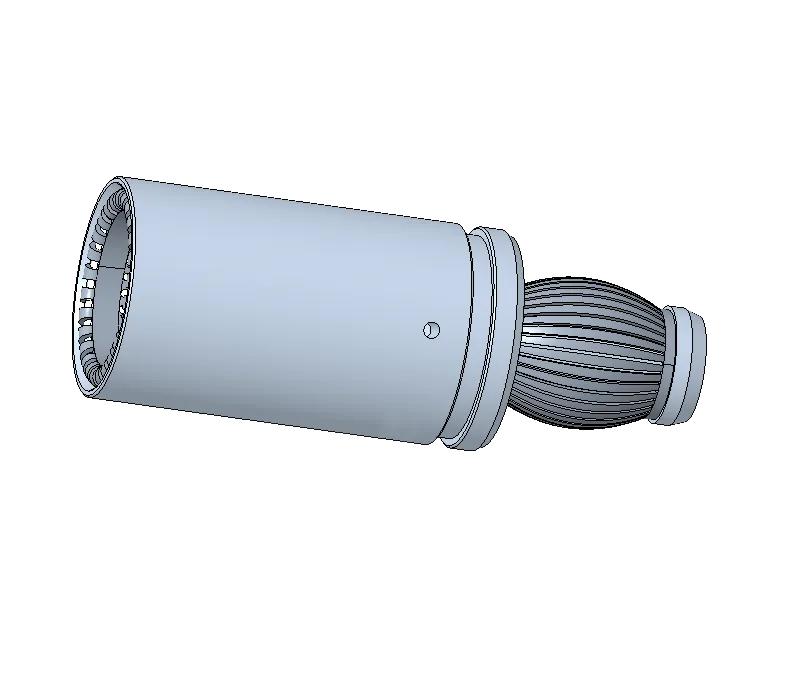

大电流反爪扭簧+灯笼簧复合端子-200A汽车充电桩/储能高压连接器

额定电流: 持续电流200A，峰值电流500A（持续时间100ms）
接触材料: 铜铬锆合金基材+0.8μm银镀层，导电率≥85%IACS
机械寿命: ≥10,000次插拔（接触力衰减＜10%）
防护等级: IP68防水防尘，适用于-55℃~+150℃环境
认证标准: 通过UL1977/GB20234.3认证，符合新能源高压场景要求
插拔力范围: 30-80N（带导向结构，支持±5°偏差盲插）
典型应用: 新能源汽车高压电池系统、储能设备能量传输
接触电阻: ≤0.15mΩ（200A测试条件下）

产品概述

本产品是专为新能源汽车充电桩及储能系统设计的高性能电气连接组件，采用独创的”反爪扭簧+灯笼簧”复合结构设计，通过双重弹性接触系统实现200A大电流稳定传输，满足GB/T 20234.3-2023等国内外充电接口标准要求。

核心技术优势

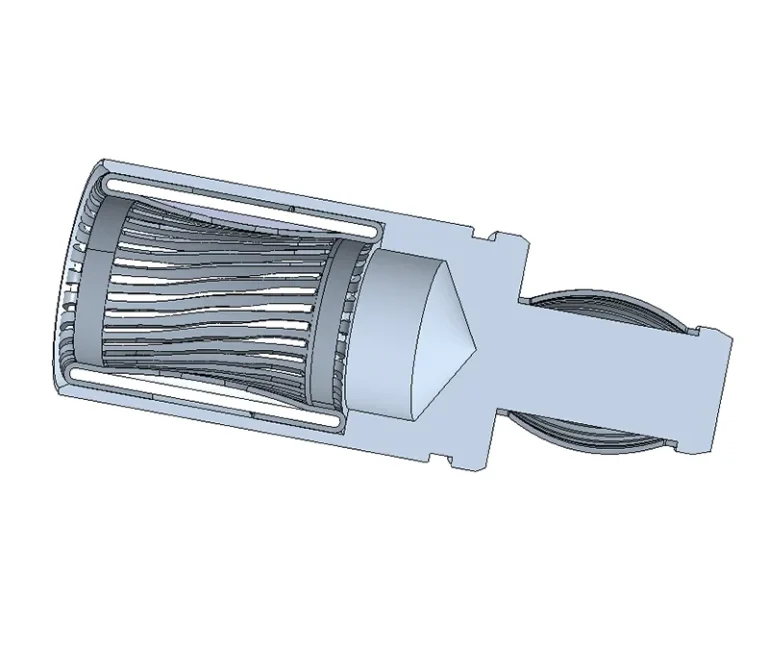

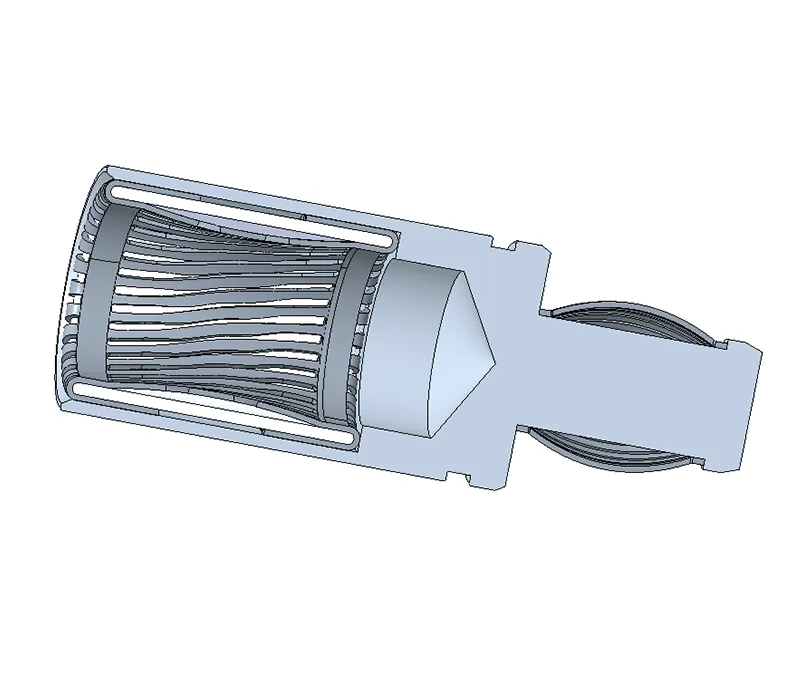

复合弹性结构
- 反爪扭簧提供径向接触压力（接触力≥50N）
- 灯笼簧实现轴向弹性补偿
- 双系统协同工作确保接触电阻<0.1mΩ
材料创新
- 触点采用AgSnO2-In2O3复合镀层（厚度≥3μm）
- 基体材料为C17200铍铜合金
- 耐电弧烧蚀性能提升300%
环境适应性
- 工作温度范围：-40℃~+125℃
- 防护等级：IP67（水下1米浸泡30分钟）
- 盐雾测试：1000小时无腐蚀

典型应用场景

应用领域	技术参数	适配标准
直流快充桩	200A/1000V	GB/T 20234.3
储能电池柜	持续载流225A	UL 1973
换电站系统	插拔寿命>10,000次	IEC 62196

质量保证体系

通过CNAS认证实验室测试
全流程MES系统追溯
提供3年质保服务

服务支持

提供免费样品测试、现场技术指导及定制化开发服务，48小时内响应客户需求。

产品选型

选型表

大电流反爪扭簧+灯笼簧复合端子-200A汽车充电桩/储能高压连接器反爪+灯笼簧选型表

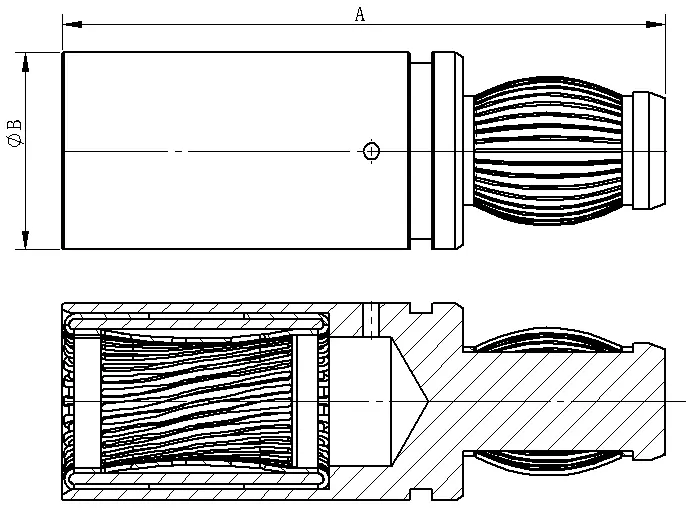

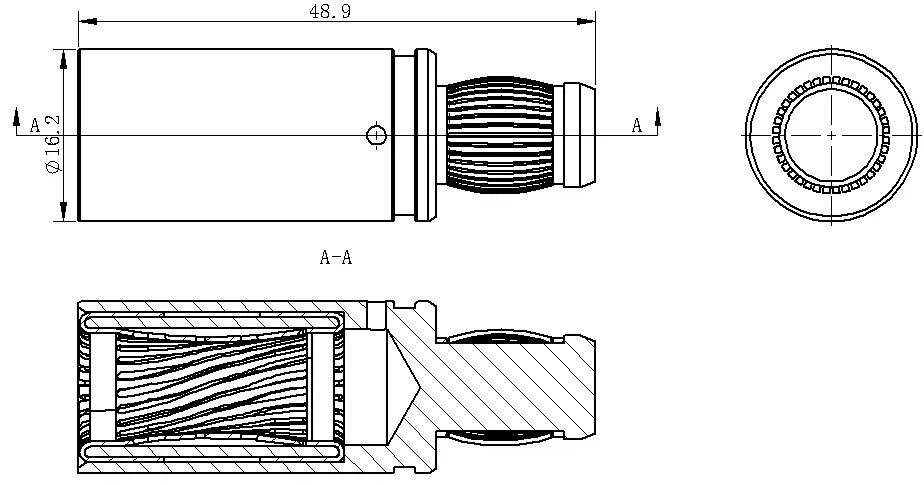

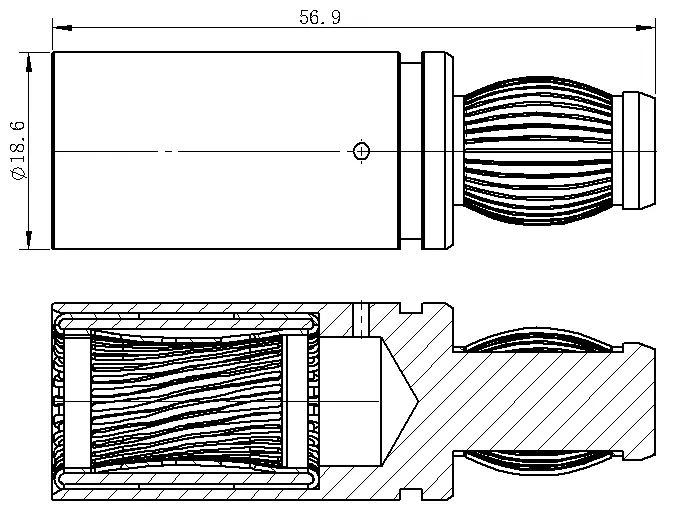

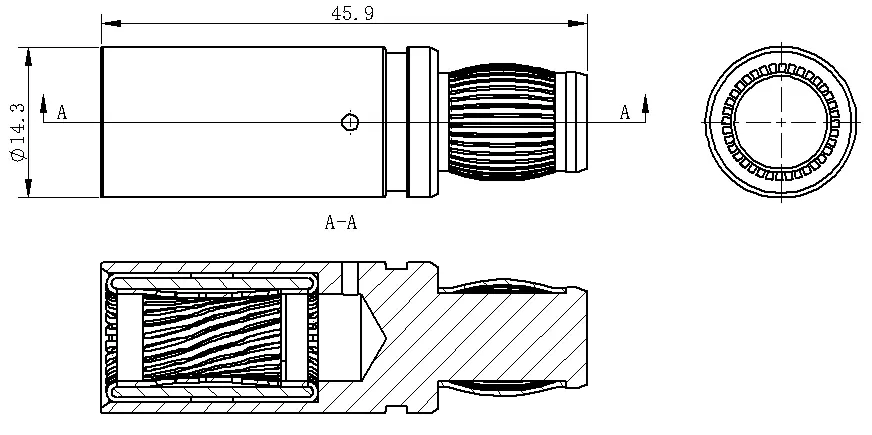

产品型号 Product model	A	B	电流 Current	二维图 2D drawing
8	48	14.25	200A-260A
10	57	16.2	260A-310A
12	58	18.6	350A-410A
14	60	20.65	380A-500A
A	B	C	D	E

如何正确计算大电流端子的电流承载能力？

1. 测量实际工作电流，包括峰值电流（如电机启动时的瞬时电流）；
2. 预留安全余量：选型电流 = 测量峰值 × 1.2~1.5 倍；
3. 考虑高温影响：高温环境下，普通连接器载流能力下降，需选择耐高温工业级产品。

如何确保大电流端子的长期接触稳定性？

1. 镀层材料：镍底镀银工艺比纯铜更耐磨、耐腐蚀，长期电阻更稳定；
2. 接触压力：压力不足会导致“虚接”，推荐采用刚性插针 + 劈槽式插孔结构；
3. 抗腐蚀性：盐雾、硫化氢等环境会加速氧化，需选择通过 96H 盐雾测试的产品。

大电流端子的连接方式有哪些？如何选择？

1. 压接式：气密性高，适合高振动环境；
2. 焊接式（THR/SMT）：适用于 PCB 板载，需注意焊点耐温性；
3. 插拔式：方便维护，但需确保锁紧机制（如螺旋卡口 + 止退外圈结构）；
4. 选型建议：高振动场景优先选择压接或带锁紧结构的插拔式端子。

大电流端子的发热问题如何解决？

1. 降低电阻：采用高纯度铜合金及厚镀层（镀金 ≥ 16μ"）；
2. 散热设计：部分端子集成散热片或采用低热阻外壳材料。

在严苛的工作环境下如何选择端子？

1. 高温环境：选择耐温 ≥ 150℃ 的端子，并匹配耐高温 PCB 材料；
2. 腐蚀环境：全塑外壳 + IP68 防护或气密性金属端子；
3. 高振动环境：优先选用压接式或带抗振动锁紧结构的端子。

如何评估端子的寿命和可靠性？

1. 接触电阻测试（长期稳定性）；
2. 插拔寿命测试（如 10,000 次以上）；
3. 环境测试（盐雾、湿热、热冲击）。

‌快速打样与敏捷开发‌

数字化仿真技术提前规避设计缺陷，开发周期缩短30%；自动化产线实现样品交付提速50%；模块化框架灵活适配产品高频迭代需求。

全维度定制能力

支持IPX8防水、240H盐雾防护等特种场景定制，磁铁附着力≥50t适配极端工况，模块化组件集成E-bike/TWS设备，降本增效。

严苛品质保障体系

132项极限测试覆盖-70℃至125℃环境，微米镀层镍释放量优于欧盟标准50%；车规级端子确保ADAS系统毫秒级稳定响应。
