低接触电阻
簧片静电阻低至0.03毫欧,较同类产品低0.01-0.03毫欧,降低阻抗,减少能耗。
高插拔寿命
插拔次数超同行5000次,机械耐久性强,适合频繁插拔场景。
温升稳定
温升稳定在23K-28K,大电流传输时控温有效,保障性能稳定。
大接触面积
簧片扭转后接触面积为同类1.7-2倍,降低电阻,提升载流与连接稳定性。
高载流能力
公母端最大载流1200A,满足新能源汽车等大功率设备大电流传输需求。
优质材料
采用高导电铜合金,表面镀银/锡,耐高温抗腐蚀,适应多种环境。
结构优化
优化设计抗振动、防松动,在严苛环境中保持连接稳定。
安装便捷
采用连续冲压工艺,壳体设计便于安装维护,连接灵活简便。

大电流端子簧片
大电流端子簧片

产品选型


新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格

选型表

新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片 反爪扭簧规格 选型表

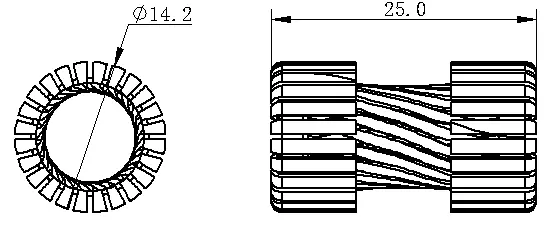

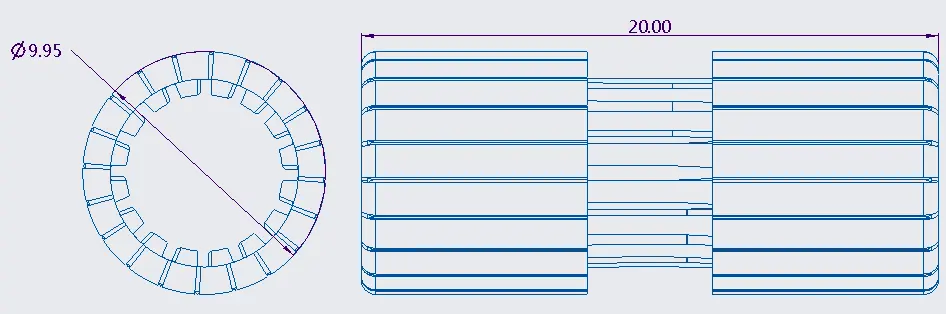

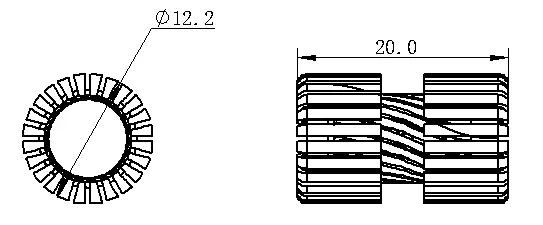

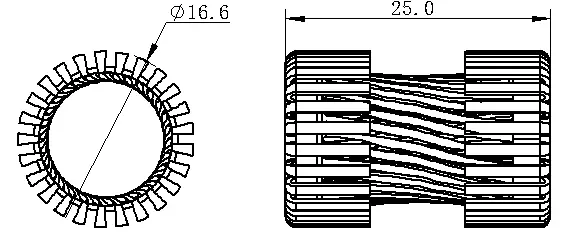

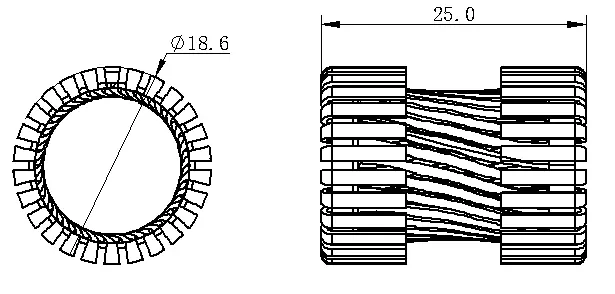

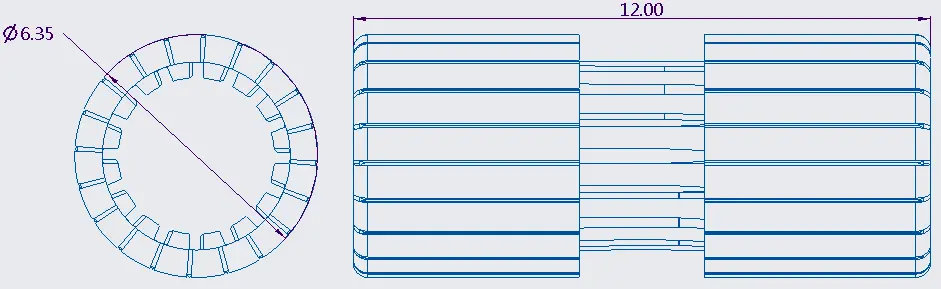

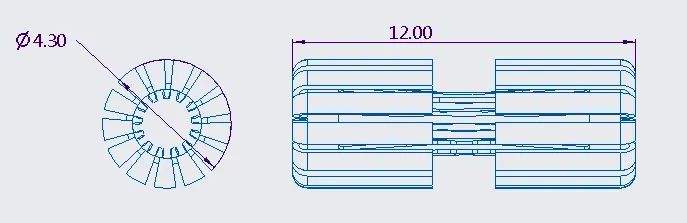

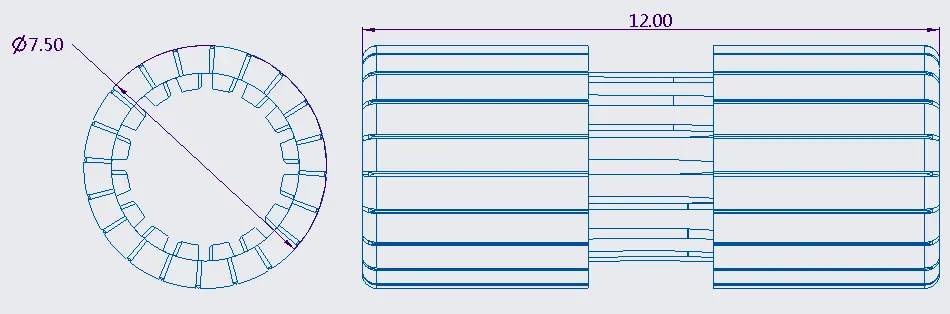

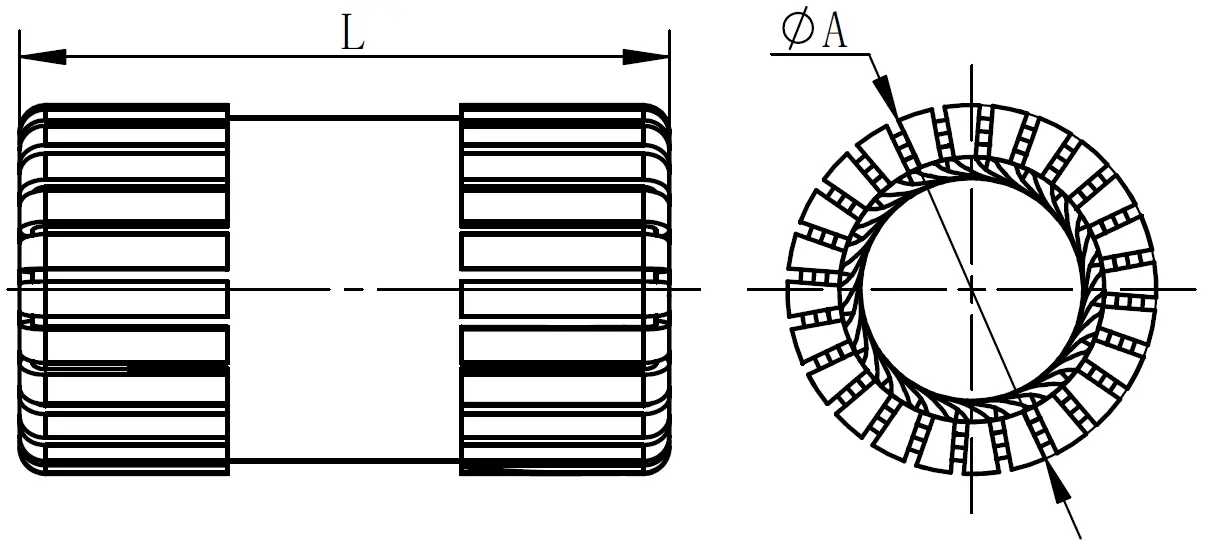

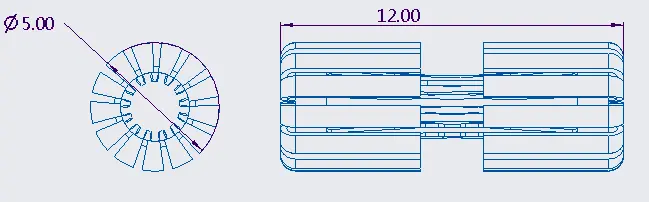

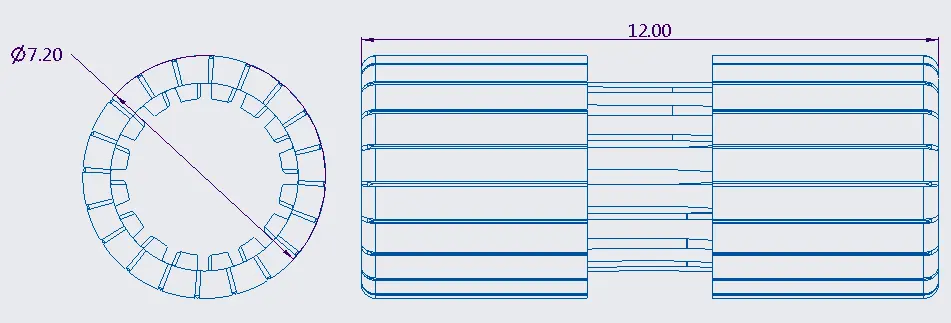

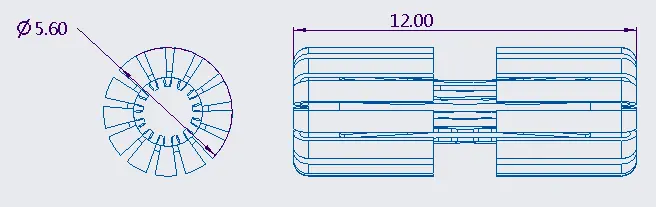

序号 No.反爪扭簧规格(mm) Reverse torsion sp适用插针规格(mm) Applicable specification of contact pin反爪 Reverse claw反爪格栅 Reverse claw grid电流 Current (80℃)分离力 Removal force寿命 Life cycle反爪二维图样 2D drawing
11112上:8mm下:8mm10A-15A0.3-3N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
21.51.512上:8mm下:8mm20A-30A0.3-5N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
31.61.612上:8mm下:8mm30A-40A0.5-5N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
42212上:8mm下:8mm40A-50A0.5-5N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
52.82.812上:8mm下:8mm50A-80A2-8N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
63312上:8mm下:8mm80A-100A3-9N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
73.63.612上:8mm下:8mm100A-120A5-15N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
84420上:8mm下:8mm120A-150A6-18N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
96620上:8mm下:8mm150A-200A8-20N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
108820上:8mm下:8mm250A-300A15-35N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
11101025上:8mm下:8mm350A-400A20-40N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
12121225上:8mm下:8mm400A-500A20-40N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
13141425上:8mm下:8mm500A-550A30-50N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
14161625上:8mm下:8mm600A-650A30-60N10000
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
新能源汽车大电流端子反爪扭簧,光伏储能系统高载流簧片反爪扭簧规格
ABCDEFGHI
如何正确计算大电流端子的电流承载能力?
1. 测量实际工作电流,包括峰值电流(如电机启动时的瞬时电流);
2. 预留安全余量:选型电流 = 测量峰值 × 1.2~1.5 倍;
3. 考虑高温影响:高温环境下,普通连接器载流能力下降,需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性?
1. 镀层材料:镍底镀银工艺比纯铜更耐磨、耐腐蚀,长期电阻更稳定;
2. 接触压力:压力不足会导致“虚接”,推荐采用刚性插针 + 劈槽式插孔结构;
3. 抗腐蚀性:盐雾、硫化氢等环境会加速氧化,需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些?如何选择?
1. 压接式:气密性高,适合高振动环境;
2. 焊接式(THR/SMT):适用于 PCB 板载,需注意焊点耐温性;
3. 插拔式:方便维护,但需确保锁紧机制(如螺旋卡口 + 止退外圈结构);
4. 选型建议:高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决?
1. 降低电阻:采用高纯度铜合金及厚镀层(镀金 ≥ 16μ");
2. 散热设计:部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子?
1. 高温环境:选择耐温 ≥ 150℃ 的端子,并匹配耐高温 PCB 材料;
2. 腐蚀环境:全塑外壳 + IP68 防护或气密性金属端子;
3. 高振动环境:优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性?
1. 接触电阻测试(长期稳定性);
2. 插拔寿命测试(如 10,000 次以上);
3. 环境测试(盐雾、湿热、热冲击)。

‌快速打样与敏捷开发‌

数字化仿真技术提前规避设计缺陷,开发周期缩短30%;自动化产线实现样品交付提速50%;模块化框架灵活适配产品高频迭代需求。

全维度定制能力

支持IPX8防水、240H盐雾防护等特种场景定制,磁铁附着力≥50t适配极端工况,模块化组件集成E-bike/TWS设备,降本增效。

严苛品质保障体系

132项极限测试覆盖-70℃至125℃环境,微米镀层镍释放量优于欧盟标准50%;车规级端子确保ADAS系统毫秒级稳定响应。
