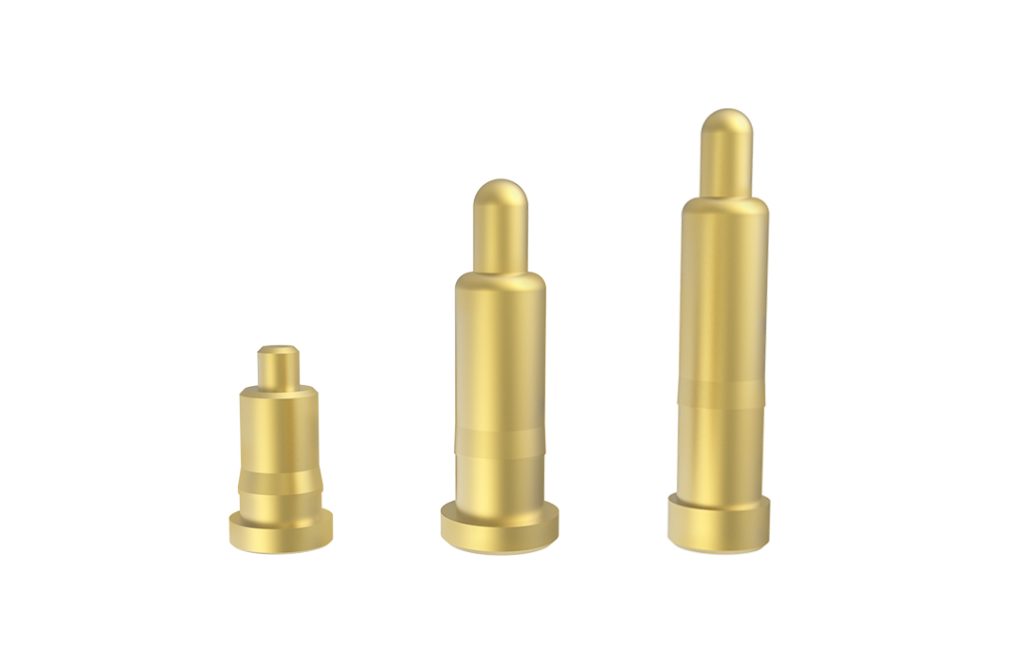

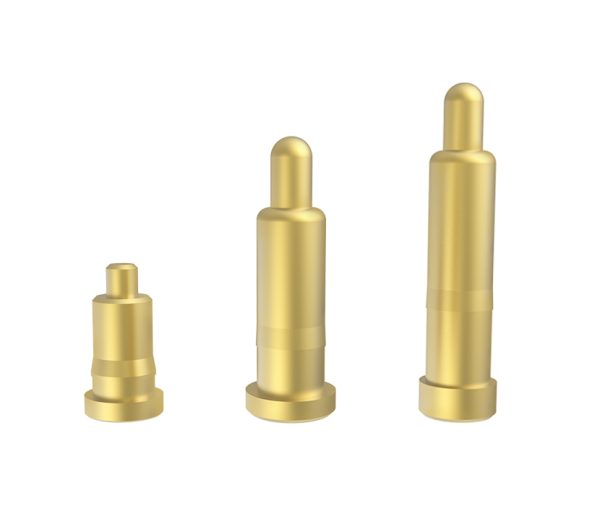

平底式弹簧针/贴片式弹簧顶针/SMT Pogo Pin，充电弹针，天线顶针

平底式弹簧针/贴片式弹簧顶针/SMT Pogo Pin，充电弹针，天线顶针

平底式弹簧针/贴片式弹簧顶针/SMT Pogo Pin，充电弹针，天线顶针

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻:30mOhm Max.	额定电压:36V DC Max	标准电流:2.0A
机械性能	耐用性:10,000 cycle min.

产品选型

平底式Pogo Pin

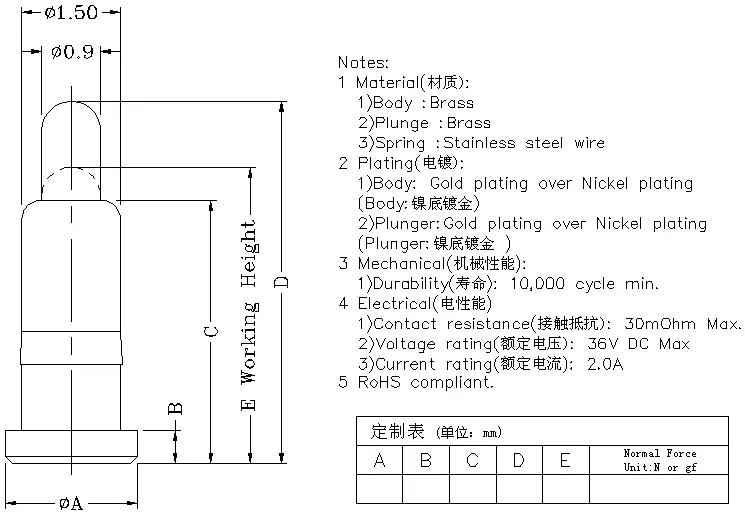

Part No.	∅ A	B	C	D	E	Force(gf)	Drawing	下载量
20101011233	1.20	0.60	1.45	1.95	1.60	35gf Min		1182
101245-1	2.00	0.40	2.20	3.00	2.40	90 Min		800
10101011363	1.80	0.50	2.30	3.00	2.50	90 Min		472
101089-1	1.65	0.40	2.20	3.00	2.50	90 Min		405
101603-1	1.65	0.40	2.20	3.00	2.50	90 Min		384
101022-1	1.65	0.60	2.40	3.20	2.70	90 Min		247
101080-1	1.80	0.40	2.50	3.30	2.80	90±20		353
101121-1	2.00	0.40	2.50	3.30	2.80	90±20		424
101281-1	2.00	0.40	2.50	3.50	2.80	100±35		329
101009-1	2.00	0.40	2.50	3.50	2.90	100±30		247
101056-1	2.00	0.40	2.70	3.50	2.90	60 Min		417
101259-1	1.80	0.40	2.50	3.50	2.90	80±25		269
101299-1	2.00	0.40	2.50	3.50	2.90	90±30		152
101607-1	2.00	0.40	2.50	3.50	2.90	80±20		293
101489-1	2.00	0.40	2.70	3.70	3.00	75±18		406
101078-1	2.00	0.40	2.70	3.80	3.10	80±30		316
101386-1	1.80	0.40	2.50	3.50	3.10	20		351
101411-1	2.00	0.40	2.70	3.80	3.10	70 Min		277
101112-1	1.90	0.90	2.90	4.00	3.20	120±30		340
101277-1	2.00	0.40	2.70	4.00	3.20	80±25		428
101400-1	1.80	0.50	3.10	4.20	3.40	110±25		132
101030-1	2.00	0.50	3.00	4.00	3.50	65 Min		18
101046-1	2.00	0.50	3.00	4.00	3.50	110±25		43
101088-1	2.00	0.50	3.00	4.30	3.50	120±30		12
101197-1	2.00	0.50	3.30	4.60	3.50	100 Min		129
101499-1	2.00	0.50	3.00	4.30	3.50	65 Min		65
101187-1	2.00	0.50	3.30	4.60	3.60	100 Min		10
101211-1	2.00	0.50	3.00	4.50	3.60	180 Max		55
101450-1	1.65	0.80	3.30	4.60	3.60	100+60/-20		40
101060-1	2.00	0.50	3.50	4.80	3.80	80 Min		91
101110-1	2.00	0.50	3.30	4.80	3.80	90 Min		92
101004-1	2.70	1.90	3.50	5.00	4.00	138±35		141
101029-1	2.00	0.50	3.50	5.00	4.00	50 Min		146
101068-1	1.90	1.00	3.50	5.00	4.00	95 Min		155
101100-1	2.00	0.50	3.50	5.00	4.00	120±30		137
101196-1	2.00	0.50	3.50	5.00	4.00	150±25		9
101217-1	2.00	0.50	3.50	5.00	4.00	80 Min		123
101198-1	1.65	0.70	3.70	5.20	4.20	135±30		45
101216-1	1.65	0.70	3.70	5.50	4.30	180±30		11
101065-1	2.00	0.50	3.70	5.20	4.35	120±25		13
101135-1	2.00	0.50	3.70	5.20	4.35	75±15		12
101001-1	2.00	0.50	4.00	5.50	4.50	120+30/-20		138
101138-1	2.00	0.50	4.00	6.00	4.50	165±30		107
101258-1	2.00	0.50	4.00	5.50	4.50	75±25		27
101360-1	2.00	0.50	4.00	5.50	4.50	30±15		99
101501-1	1.65	0.70	3.70	5.50	4.50	50±10		46
101502-1	2.00	0.50	4.00	5.50	4.50	50±10		48
101177-1	1.90	0.50	4.20	5.70	4.70	60 Min		117
101414-1	2.70	1.90	4.00	5.50	4.70	140±25		8
101476-1	2.70	1.90	3.50	5.50	4.70	125±25		126
101010-1	2.00	0.50	4.00	5.80	4.80	90Min		4
101398-1	2.00	0.50	3.30	5.50	4.80	60 Max		9
101076-1	1.80	1.30	4.50	6.30	5.00	90 Min		80
101134-1	1.80	1.30	4.50	6.00	5.00	80 Min		55
101175-1	2.00	0.50	4.50	6.50	5.00	90 Min		29
101282-1	2.10	1.50	4.50	6.00	5.00	80±15		38
101293-1	1.75	0.50	4.40	6.10	5.00	82+15/-10		7
101519-1	2.00	0.50	4.50	6.50	5.00	200 Max		140
101120-1	2.00	0.50	4.50	6.30	5.10	95 Min		7
101672-1	0.00	0.00	4.70	6.35	5.15	100±20		168
101246-1	2.00	0.50	4.00	6.00	5.20	65±25		64
101294-1	2.00	0.50	4.00	6.30	5.25	120+30/-20		9
101103-1	2.30	1.00	4.80	6.30	5.30	80±20		6
101023-1	2.00	1.00	5.00	6.50	5.50	125±30		79
101052-1	2.00	1.00	5.00	7.00	5.50	157±30		10
101079-1	2.00	1.00	5.00	6.80	5.50	100 Min		4
101083-1	1.80	0.80	5.00	6.50	5.50	95 Min		43
101093-1	2.00	1.00	5.00	6.50	5.50	110+30/-20		16
101106-1	1.80	0.50	5.00	6.50	5.50	95 Min		7
101218-1	1.80	1.30	4.50	6.80	5.50	90 Min		5
101284-1	2.00	1.00	5.00	7.00	5.50	80±35		28
101460-1	2.00	0.50	5.00	7.00	5.50	80±35		31
101640-1	1.80	1.30	5.00	7.60	5.50	90 Min		31
101683-1	0.00	0.00	5.20	6.85	5.65	100±20		40
101724-1	0.00	0.00	4.70	6.85	5.65	100±20		4
101055-1	1.80	0.50	5.00	7.00	5.70	150±30		6
101406-1	2.12	1.50	5.30	6.80	5.70	66±25		45
101464-1	2.12	1.50	5.30	6.80	5.70	65±25		95
101209-1	2.30	1.00	4.80	6.60	5.80	70±25		12
101530-1	2.00	1.00	5.50	7.50	5.90	80±25		9
101331-1	2.00	1.00	5.00	7.00	6.00	25±15		163
101455-1	2.00	1.00	5.00	7.00	6.00	75±25		62
101155-1	2.00	1.00	5.80	7.30	6.20	132±30		38
101054-1	3.00	2.00	5.50	7.30	6.30	100 Min		10
101133-1	1.80	0.50	5.00	7.50	6.30	120±30		3
101025-1	1.80	0.80	6.10	7.60	6.50	110±25		8
101042-1	2.80	1.50	5.50	7.50	6.50	100+60/-20		53
101048-1	3.00	2.00	5.50	8.00	6.50	150±30		102
101057-1	2.00	1.00	5.00	7.30	6.50	190±30		10
101063-1	2.00	1.00	5.50	7.50	6.50	80 Min		48
101066-1	2.50	2.50	5.00	7.50	6.50	130±30		67
101166-1	1.80	0.50	5.00	7.50	6.50	70±20		18
101325-1	2.00	0.50	5.60	8.10	6.60	70±25		37
101069-1	1.80	0.80	6.10	7.90	6.70	100 Min		23
101102-1	2.12	1.50	5.90	7.90	6.70	90 Min		4
101036-1	2.00	1.50	6.00	8.00	6.90	110±30		41
101067-1	2.00	1.50	6.00	8.50	7.00	140±30		3
101230-1	2.00	1.00	5.80	7.80	7.00	120±30		9
101740-1	2.00	0.50	5.50	8.50	7.00	80 Min		83
101020-1	2.00	1.90	6.50	8.50	7.15	168±25		59
101146-1	1.80	0.80	6.10	8.60	7.20	90 Min		37
101125-1	2.00	1.50	6.00	8.80	7.45	100 Min		7
101043-1	2.80	1.50	6.60	8.60	7.50	110+60/-20		34
101047-1	1.90	1.90	6.50	8.50	7.50	120+60/-20		6
101268-1	2.00	1.90	6.50	8.50	7.50	90±35		4
101148-1	2.00	1.90	6.50	9.00	7.60	115±30		29
101147-1	2.00	1.60	7.20	9.20	7.80	125±25		38
101041-1	2.80	1.50	7.30	9.30	8.00	120+60/-20		15
101062-1	2.00	1.60	7.20	9.00	8.00	100±35		85
101354-1	2.00	1.60	7.20	9.70	8.50	100 Min		112
101044-1	2.80	1.50	8.00	10.00	8.80	120+60/-20		79
101014-1	2.00	1.60	7.20	10.00	9.00	100±25		92
101045-1	2.80	1.50	8.50	10.50	9.00	120+60/-20		40
101039-1	2.80	1.50	8.50	11.30	9.80	120 Min		130
101184-1	1.80	3.00	8.00	10.80	9.80	120 Min		85
101040-1	2.80	1.50	9.50	12.30	11.20	100 Min		148
20101011122	2.00	0.50	3.20	4.50	3.60	80 min		5
20101011180	2.00	0.60	3.00	4.00	3.20	100±30		38
20101011506	1.80	0.40	6.10	7.80	6.80	70±15		52
20101011424	1.90	0.40	2.40	3.20	2.75	50±10		10
20101011608	1.90	0.50	3.60	4.90	3.90	110±25		12
20101011800	2.60	1.80	5.25	6.55	5.80	80±15		9
20101011801	2.60	1.80	5.25	6.55	5.80	110±20		7
20101011257	2.00	0.40	1.85	2.50	2.00	50±10		15
20101011258	2.00	0.40	2.20	3.20	2.35	50±10		9
20101011274	1.50	0.40	2.40	3.20	2.80	70±20		14
20101011345	1.90	0.50	3.40	4.80	4.10	150±30		9
20101011346	1.90	0.50	4.20	5.60	5.00	80±20		16

产品关键字：pogo pin 、 smt pogo pin 、充电弹针、充电顶针、天线顶针、弹簧针、弹簧针连接器、弹簧顶针、弹簧顶针连接器、贴片式pogo pin 、贴片式弹簧针
