额定电流
200A – 支持大电流传输,满足新能源设备高功率需求(如充电桩和电动汽车高压系统),确保高载流性能。
设计特性
快插防脱设计 – 结合反爪扭簧结构,实现快速插拔和防松动功能,增强连接可靠性;支持倾斜插拔,适用于振动环境[历史对话]。
应用场景
新能源充电桩/汽车连接器 – 主要应用于新能源汽车充电桩、电动汽车高压连接器等场景,兼容高流量行业需求。
结构优势
反爪扭簧结构 – 独特设计防止端子脱落,结合扭簧弹性增强连接紧固性,适用于高可靠性工业环境
兼容性
兼容国际品牌等主流连接器型号,降低客户替换成本,支持定制化需求。
材料
高导电铜质材料(可选铍铜) – 提供高强度、高弹性和高导电性,确保耐久性和低电阻损耗。

产品名称:大电流反爪扭簧+灯笼簧复合端子-500A汽车充电桩/储能高压连接器


一、产品概述

本产品为专为高电流应用场景设计的复合结构端子,融合反爪扭簧与灯笼簧两种弹性结构,适用于200A及以上高压大电流连接需求,广泛应用于新能源汽车充电桩、储能系统、直流高压配电设备等关键连接部位。本产品仅聚焦于大电流端子组件的设计与应用,不涉及连接器整体结构的介绍。


二、结构特点与技术优势

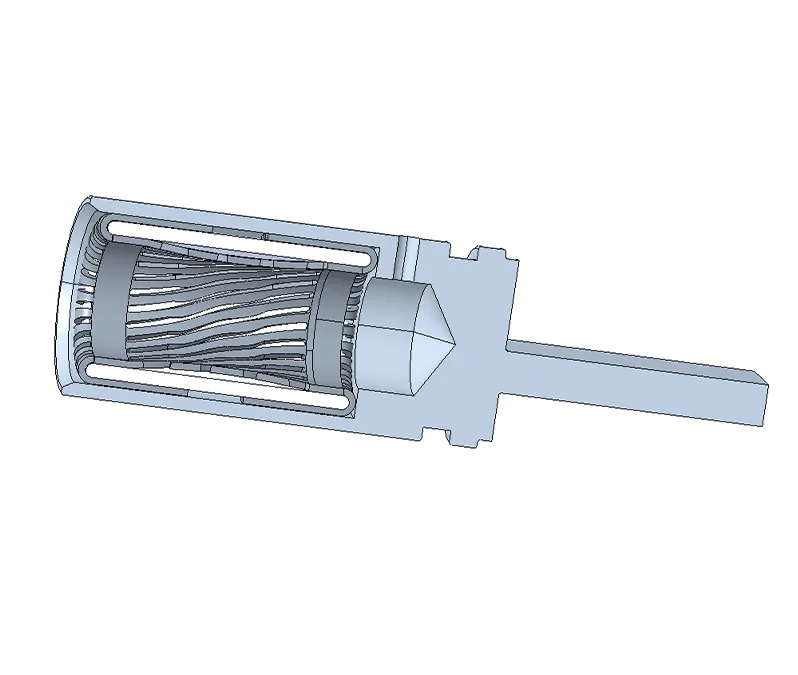

  1. 复合弹性结构设计
  • 反爪扭簧:提供稳定的接触压力,确保插拔过程中接触面的稳定接触电阻,适用于高振动环境。
  • 灯笼簧:具备多点接触能力,提升导电面积,增强散热性能,有效降低温升。
  • 双重簧结构互补:增强整体接触可靠性,适应复杂工况下的长期使用。
  1. 标准化尺寸系列,适配多种线径与端子规格
  • 提供5种主流尺寸规格:8.0mm、10.0mm、12.0mm、14.0mm、16.0mm
  • 每种规格对应明确的外形尺寸(A、B)与额定电流范围,便于选型与匹配
  • 尺寸精度高,确保安装一致性与互换性
  1. 高电流承载能力,满足新能源行业需求
  • 额定电流覆盖200A至610A,适配高功率充电与储能系统应用场景
  • 材料选用高导电铜合金,表面镀银处理,降低接触电阻,提升导电效率
  • 可长时间稳定运行于高温、高湿、高振动等恶劣环境
  1. 优良的热稳定与机械稳定性
  • 复合簧片结构具备良好的热补偿能力,避免因温升导致的接触失效
  • 插拔寿命高,确保连接稳定性与长期使用可靠性
  • 适用于频繁插拔的充电桩使用场景
  1. 安全防护与兼容性设计
  • 端子结构具备防误插、防松动设计,提升使用安全性
  • 可适配多种主流连接器腔体结构,具备良好的兼容性
  • 支持定制化尺寸与材料选择,满足不同客户的需求

三、应用场景

  • 新能源汽车充电桩:适用于直流快充桩、换电站等高功率连接场景
  • 储能系统连接器:用于储能电池组与BMS之间的高压连接
  • 工业高压配电系统:适用于电力设备、变频器、逆变器中的大电流接插组件
  • 轨道交通系统:用于轨道交通车辆与充电设备之间的高压连接接口

四、尺寸与电流参数对照表(参考)

规格 Size端子名称A(mm)B(mm)额定电流范围
8.0反爪铣扁端子8.050.0014.25200A – 260A
10.0反爪铣扁端子10.057.0016.20260A – 310A
12.0反爪铣扁端子12.058.0018.60350A – 410A
14.0反爪铣扁端子14.060.0020.65380A – 500A
16.0反爪铣扁端子16.064.0022.00500A – 610A

五、结语

本款大电流反爪扭簧+灯笼簧复合端子专为高电流、高可靠性应用场景设计,凭借复合簧结构、优良导电性能、标准化尺寸系列与广泛适配性,成为新能源汽车充电桩与储能系统中不可或缺的核心连接组件。我们致力于提供高性能、高精度、高稳定性的端子解决方案,助力行业发展与产品升级。

产品选型


大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁

选型表

大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子 反爪+铣扁 选型表

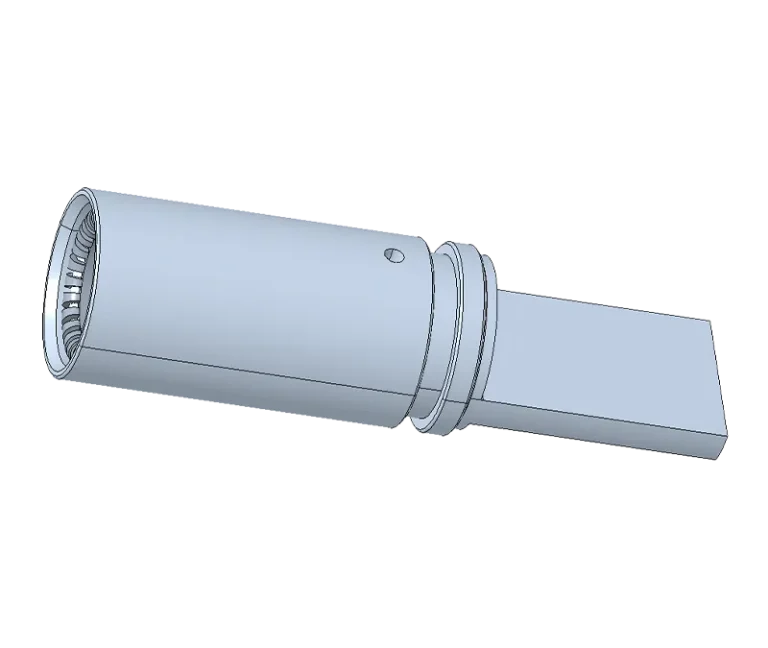

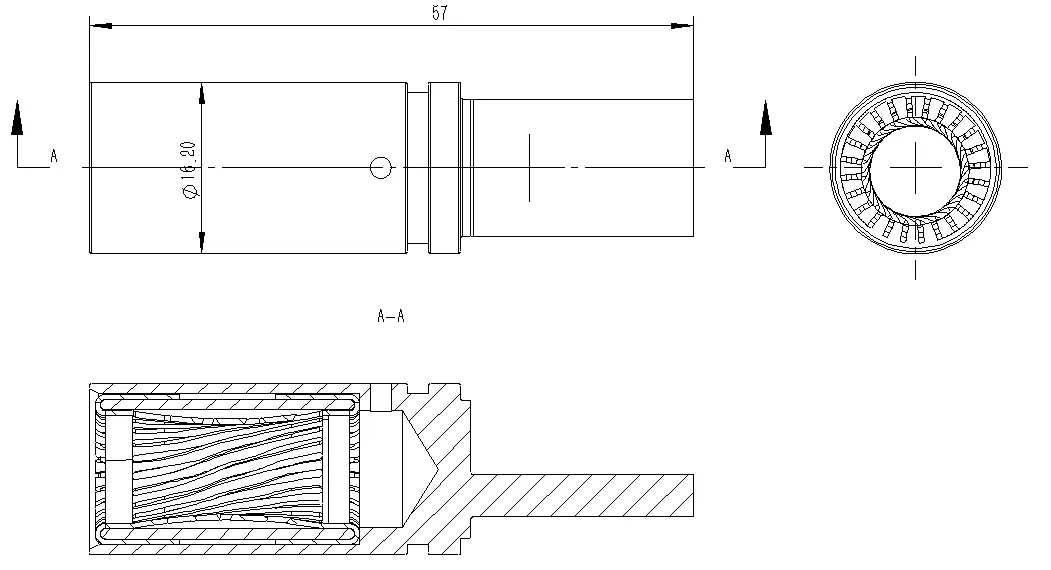

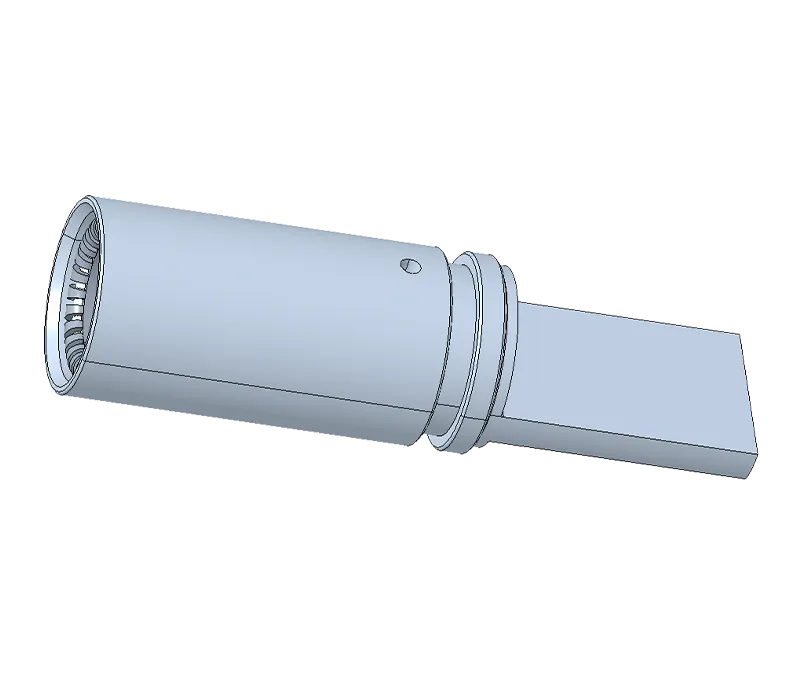

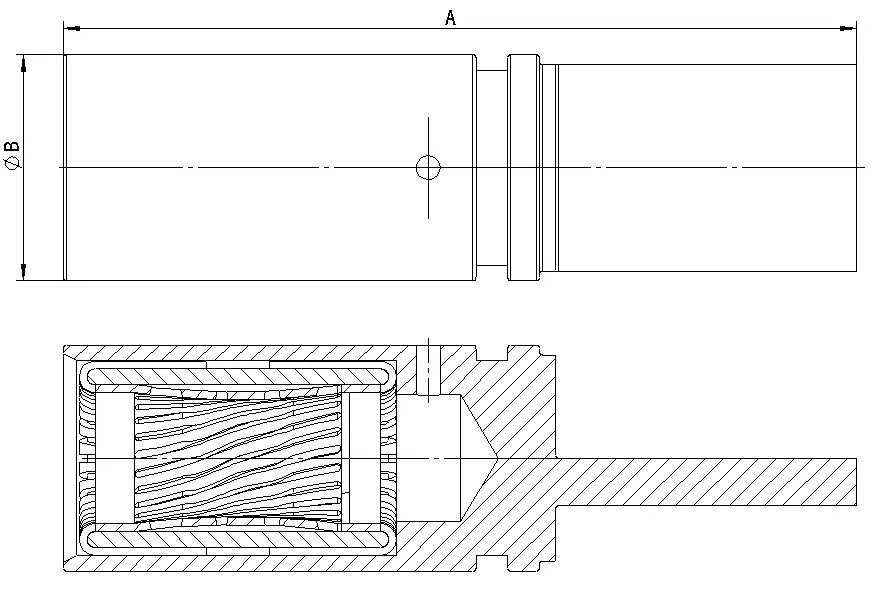

产品型号 Product model产品名称 NameAB电流 Current二维图 2D drawing
8反爪铣扁端子8.0 Reverse claw milling flat terminal 8.05014.25200A-260A
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
10反爪铣扁端子10.0 Reverse claw milling flat terminal 10.05716.2260A-310A
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁

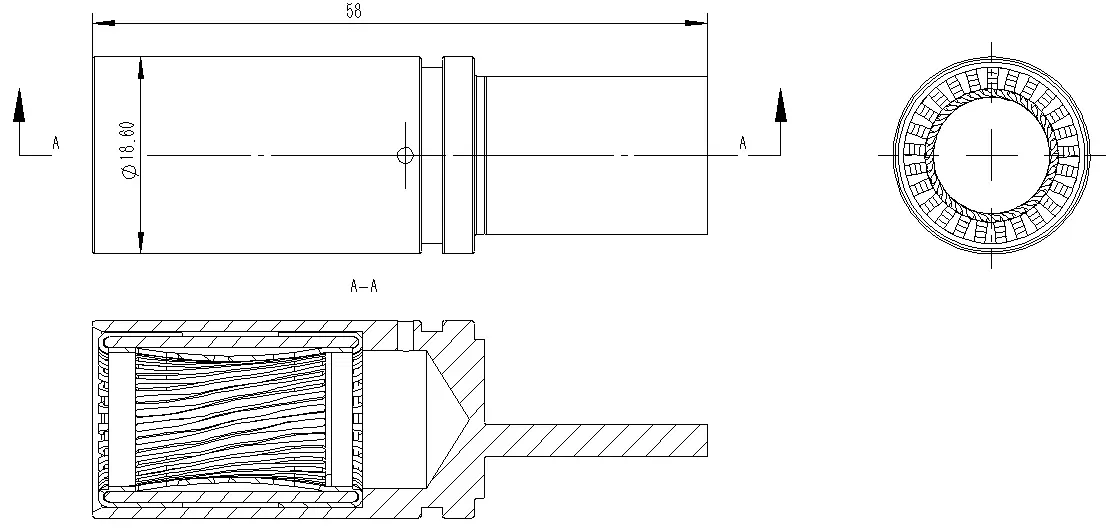

12反爪铣扁端子12.0 Reverse claw milling flat terminal 12.05818.6350A-410A
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁

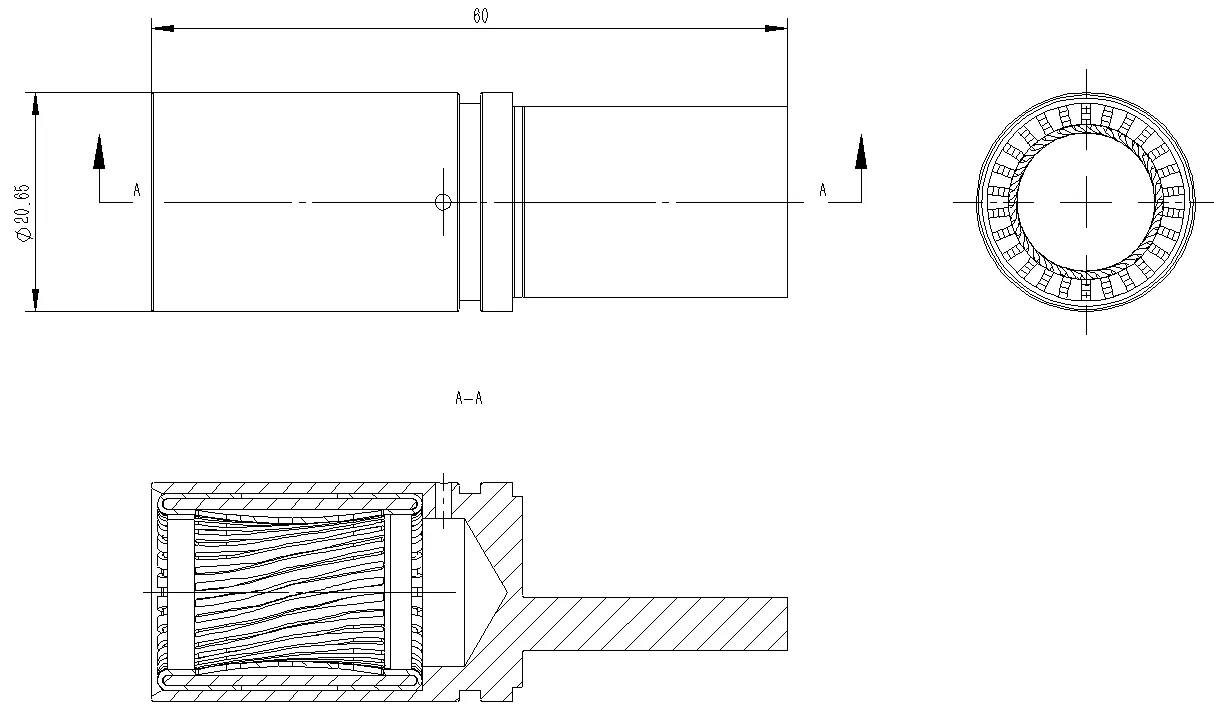

14反爪铣扁端子14.0 Reverse claw milling flat terminal 14.06020.65380A-500A
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁

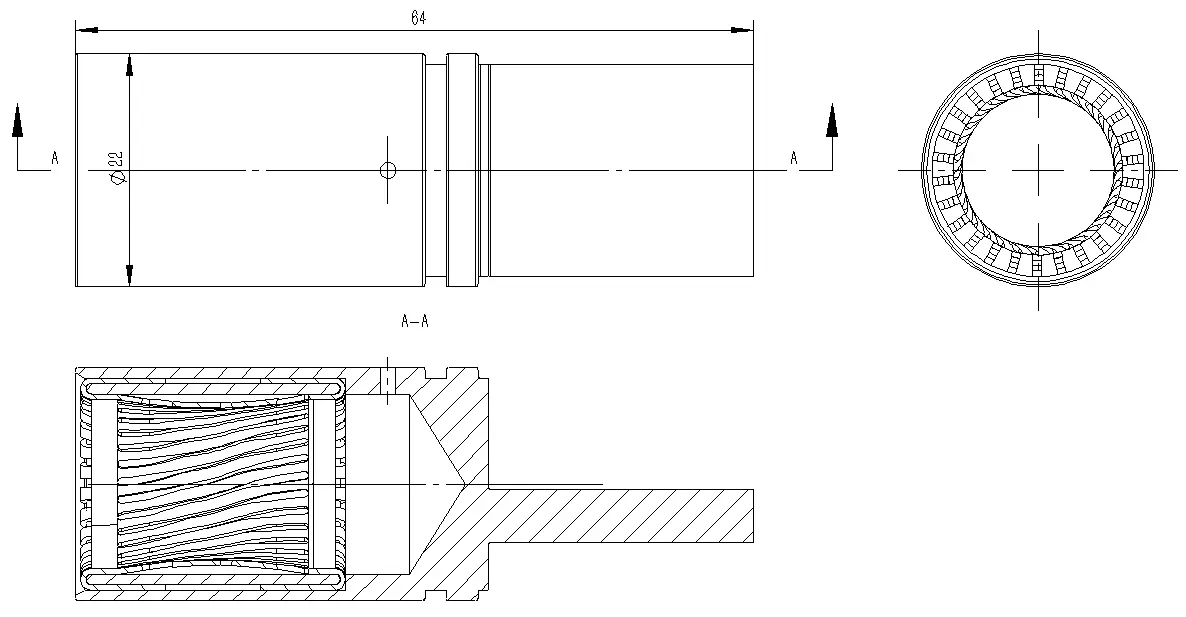

16反爪铣扁端子16.0 Reverse claw milling flat terminal 16.06422500A-610A
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
大电流反爪扭簧铣扁高压端子-500A快插防脱设计-新能源充电桩/储能连接器端子反爪+铣扁
ABCDEF
如何正确计算大电流端子的电流承载能力?
1. 测量实际工作电流,包括峰值电流(如电机启动时的瞬时电流);
2. 预留安全余量:选型电流 = 测量峰值 × 1.2~1.5 倍;
3. 考虑高温影响:高温环境下,普通连接器载流能力下降,需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性?
1. 镀层材料:镍底镀银工艺比纯铜更耐磨、耐腐蚀,长期电阻更稳定;
2. 接触压力:压力不足会导致“虚接”,推荐采用刚性插针 + 劈槽式插孔结构;
3. 抗腐蚀性:盐雾、硫化氢等环境会加速氧化,需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些?如何选择?
1. 压接式:气密性高,适合高振动环境;
2. 焊接式(THR/SMT):适用于 PCB 板载,需注意焊点耐温性;
3. 插拔式:方便维护,但需确保锁紧机制(如螺旋卡口 + 止退外圈结构);
4. 选型建议:高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决?
1. 降低电阻:采用高纯度铜合金及厚镀层(镀金 ≥ 16μ");
2. 散热设计:部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子?
1. 高温环境:选择耐温 ≥ 150℃ 的端子,并匹配耐高温 PCB 材料;
2. 腐蚀环境:全塑外壳 + IP68 防护或气密性金属端子;
3. 高振动环境:优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性?
1. 接触电阻测试(长期稳定性);
2. 插拔寿命测试(如 10,000 次以上);
3. 环境测试(盐雾、湿热、热冲击)。
