新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺

新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺

插拔次数多
插拔次数超同行 5000 次,使用寿命长,降低更换频率与维护成本。
温升稳定
大电流通过时温升稳在 23K - 28K,保障设备运行稳定与安全。
接触面积大
扭转后接触面积为同类簧片 1.7 - 2 倍,降低接触电阻,提高导电性。
载流能力强
公母端最大载流达 1200A,满足新能源设备高功率电流需求。
导电性能好
用低电阻材料,如镀银工艺,减少接触电阻,提高电能传输效率。
耐腐蚀性强
用耐蚀金属或经特殊表面处理,不易氧化腐蚀,延长使用寿命。
机械性能优良
抗拉拔力和抗振动性强,如六边形压接结构,拉拔力提升,机械寿命长。
环境适应性强
耐高低温、耐盐雾,能在恶劣环境下正常工作,满足不同使用需求。

新能源充电桩大电流端子扭簧 —— 高效稳定的电力连接核心

在新能源产业飞速发展的当下,从充电枪、充电桩等新能源汽车能源补给设备,到储能系统、太阳能发电装置,再到高铁等轨道交通领域,电力连接的稳定性与高效性都是保障各类设备正常运行的关键。拓普联科精心研发的大电流端子扭簧,凭借卓越的性能和创新的设计,成为多领域电力传输的核心保障,为新能源汽车快速充电、储能电站高效运行、太阳能发电系统稳定输电以及高铁安全行驶等提供坚实支撑。

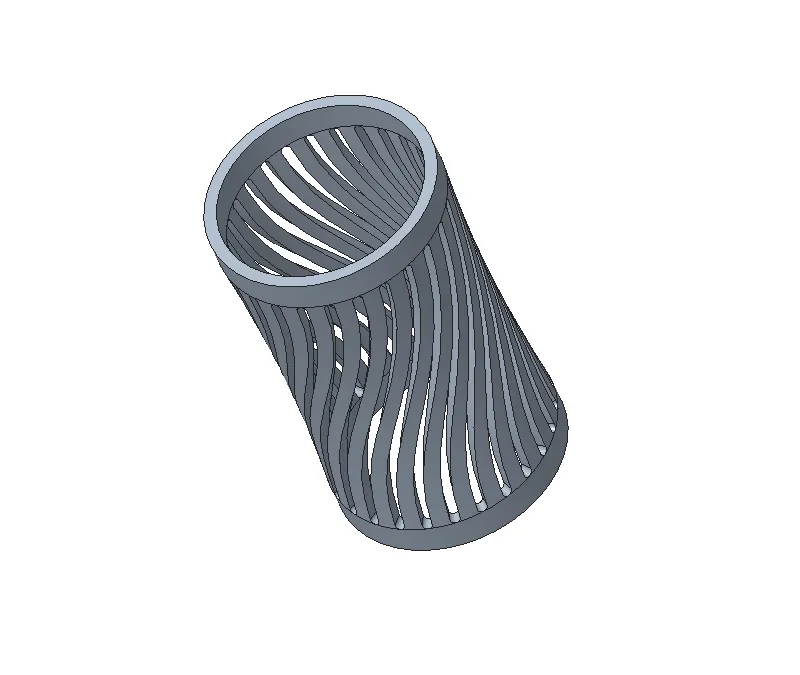

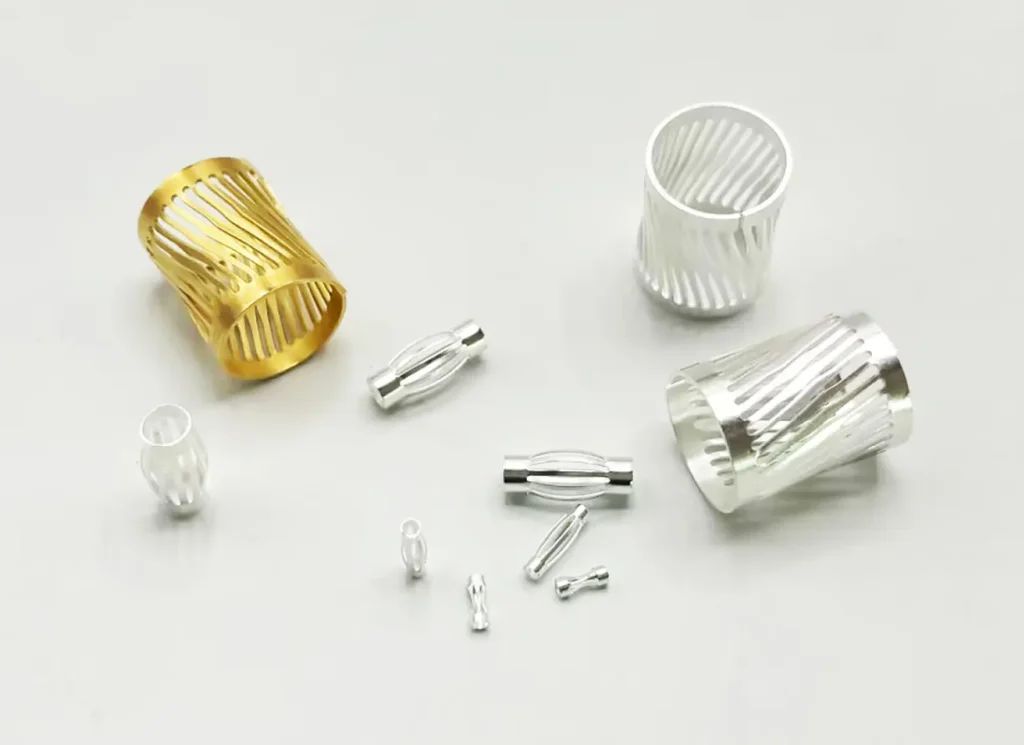

大电流端子簧片
大电流端子簧片

产品核心优势

超长使用寿命,降低维护成本

插拔次数是衡量端子扭簧耐用性的关键指标。该产品插拔次数超 10000
次,远超行业平均水平,能够大幅延长使用寿命。这意味着在长期使用过程中,可显著降低更换频率,从而减少维护成本,为用户带来更经济的使用体验。

温升稳定,适配多样需求

大电流通过时,温升控制直接关系到设备的安全与性能。此端子扭簧在大电流传输时,温升稳定在
23K-28K,能有效避免因温度过高而影响设备正常运行。同时,可根据客户的具体需求进行定制,满足不同场景下的使用要求,展现出强大的适应性。

接触面积大,提升导电性能

接触面积是影响导电效率的重要因素。该产品采用独特的扭转设计,扭转后接触面积为同类簧片的
1.7-2
倍。更大的接触面积能有效降低接触电阻,提高导电性,确保电力传输的高效与稳定,减少能量损耗。

载流能力强,满足高功率需求

随着新能源设备功率的不断提升,对端子扭簧的载流能力提出了更高要求。这款产品的公母端最大载流达
800A,能够轻松满足新能源充电桩等大功率设备的高功率电流需求,为快速充电提供充足的电力支持。

耐腐蚀性强,延长使用周期

产品拥有自有电镀厂,严格把控镀银工艺,镀层能力强,不易氧化腐蚀。这一特性使得端子扭簧在复杂的环境中也能保持良好的性能,有效延长了使用周期,进一步降低了用户的使用成本。

环境适应性强,应对恶劣工况

在实际应用中,充电桩常常面临各种恶劣环境。该端子扭簧具备出色的耐高低温、耐盐雾性能,能够在

40℃~150℃的极端温度以及高盐雾腐蚀环境下正常工作。无论是严寒的北方还是潮湿的沿海地区,都能稳定运行,满足不同地域、不同环境的使用需求。

详细技术参数

参数项 大电流端子扭簧 扭簧簧片
适用电流范围 200A~800A(直流) 200A~800A(交流 / 直流)
工作电压 ≤1500V DC ≤1000V AC/DC
接触电阻 ≤0.3mΩ(200A) ≤0.2mΩ(300A)
机械寿命 ≥10,000 次插拔 ≥10,000 次插拔
材料厚度 0.8mm~2.5mm(定制) 0.2mm~2.5mm(定制)
表面处理 镀银 镀金 / 镀银

拓普联科新能源充电桩大电流端子扭簧,融合了先进的技术与工艺,在各项性能上表现卓越。无论是从使用寿命、导电性能,还是环境适应性等方面,都能为新能源充电桩提供可靠的电力连接解决方案,助力新能源产业的持续发展。

如果您对该产品有进一步的定制需求或想了解更多应用细节,欢迎随时与我们联系,我们将为您提供专业的服务与支持。

产品选型


新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺插针扭簧选型表

选型表

新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺 插针扭簧选型表 选型表

序号 No.压线 规格 (mm²) Press wire specification电流 current插针 规格(mm) Specification扭簧 规格(mm) Specification长款 Long type短款 Short type反爪 Reverse claw反爪 格栅 Reverse grid材料 规格 Material specification材料 牌号 Material grade插拔力 范围 Range of insertion and removal force寿命 Life cycle
11.55A-8A0.9716412上:8mm下:8mm0.2C175100.3-3N10000
22.58A-10A1.471.56412上:8mm下:8mm0.2C175100.3-5N10000
3410A-15A1.571.66412上:8mm下:8mm0.2C175100.5-5N10000
4612A-18A1.9726412上:8mm下:8mm0.2C175100.5-5N10000
58.0/10.015A-20A2.772.810512上:8mm下:8mm0.2C175102-8N10000
61620A-30A2.97310812上:8mm下:8mm0.2C175103-9N10000
72530A-50A3.573.610812上:8mm下:8mm0.2C175105-15N10000
83550A-80A3.97410820上:8mm下:8mm0.2C175106-18N10000
950100A-180A5.976201420上:8mm下:8mm0.3C175108-20N10000
1070200A-260A7.978201620上:8mm下:8mm0.5C1751015-35N10000
1195260A-310A9.9710251825上:8mm下:8mm0.5C1751020-40N10000
12120350A-410A11.9712251825上:8mm下:8mm0.5C1751020-40N10000
13135380A-500A13.9714332525上:8mm下:8mm0.5C1751030-50N10000
14150500A-610A15.9716302525上:8mm下:8mm0.5C1751030-60N10000

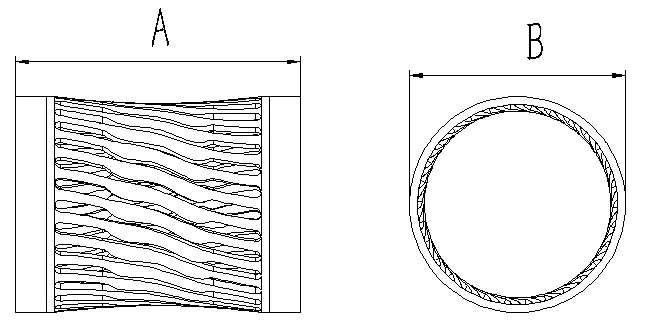

ABCDEFGHIJKLM
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格

选型表

新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺 扭簧规格 选型表

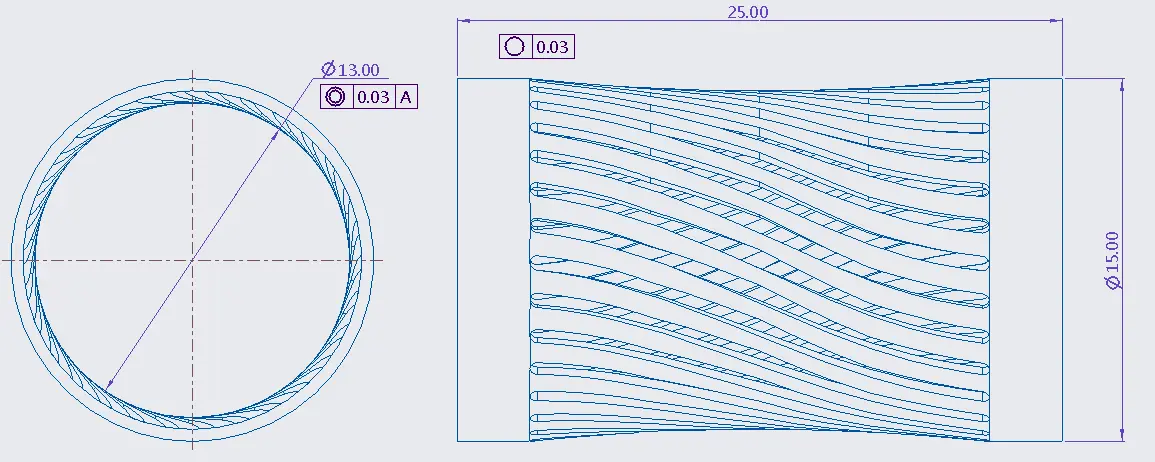

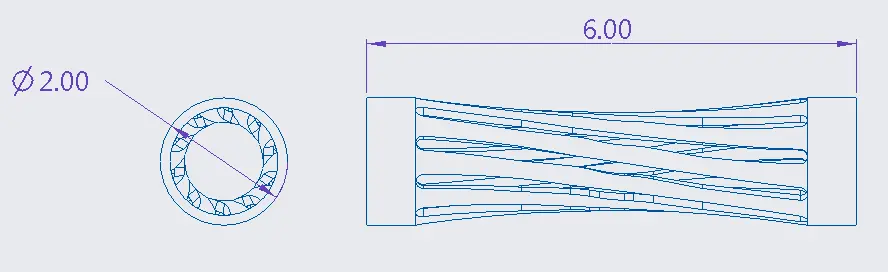

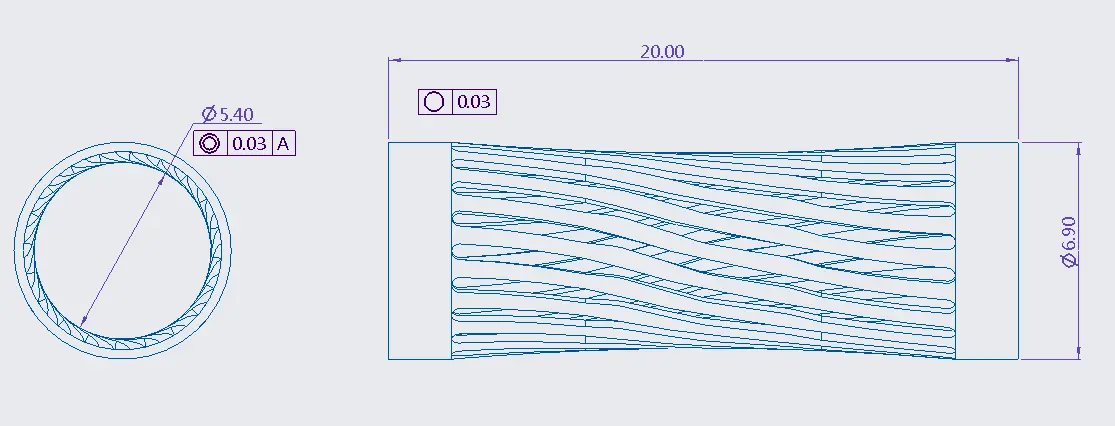

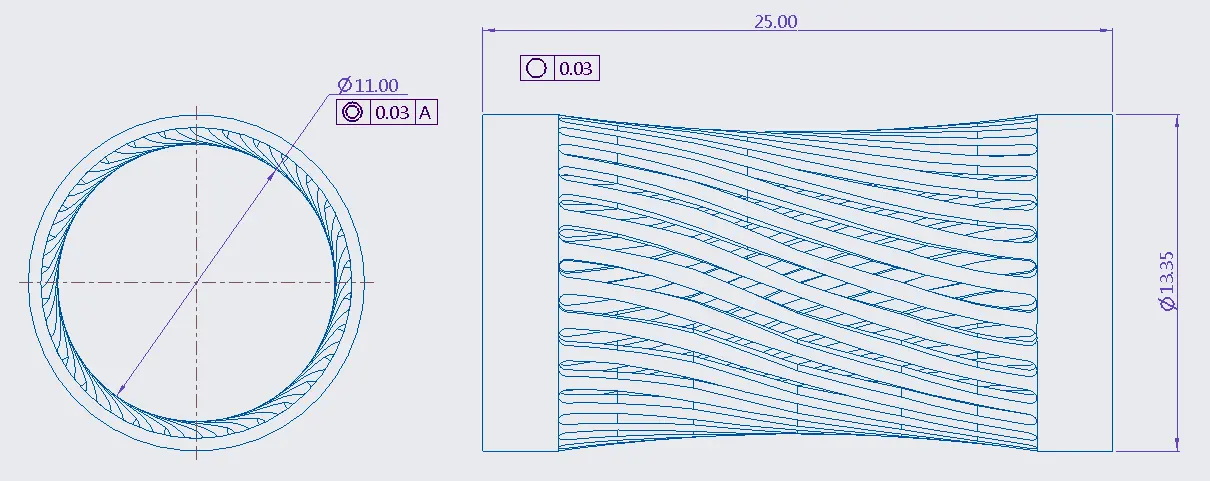

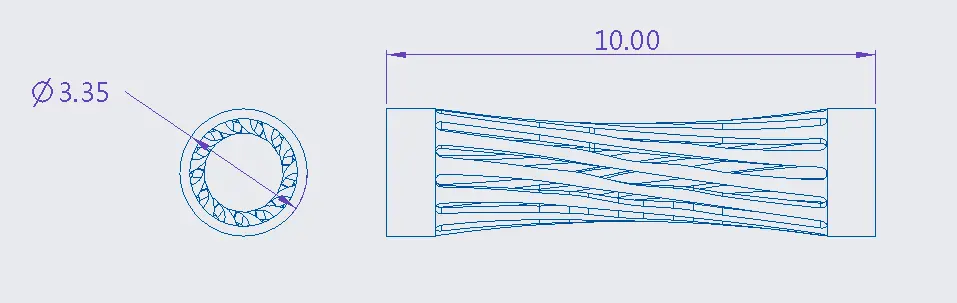

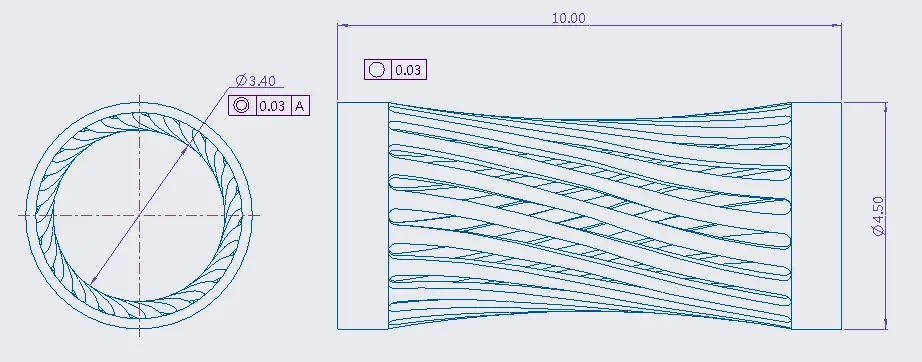

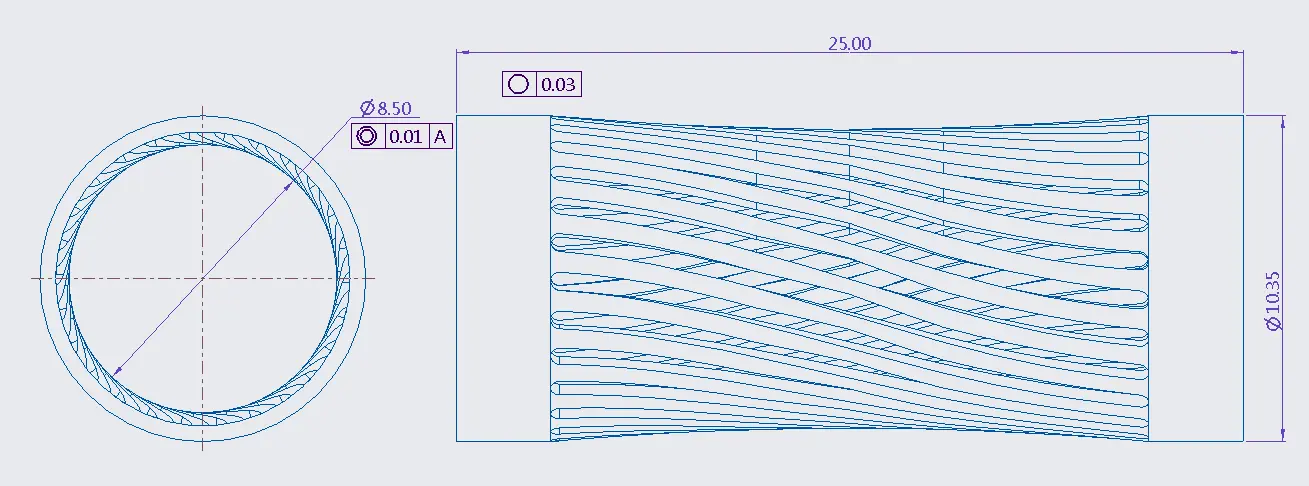

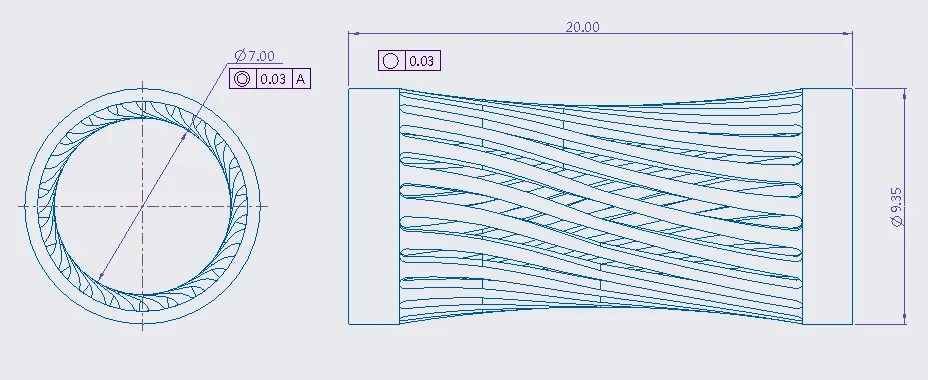

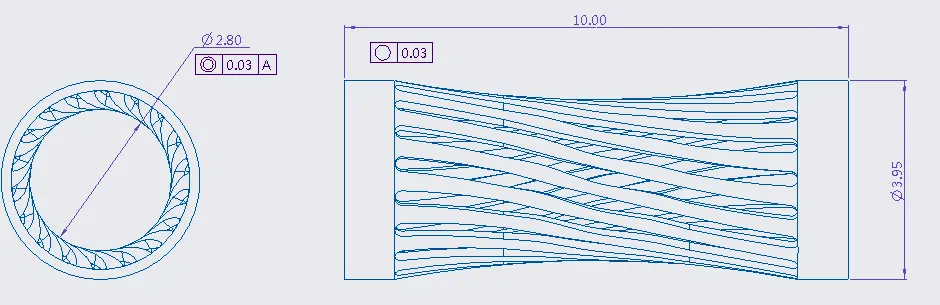

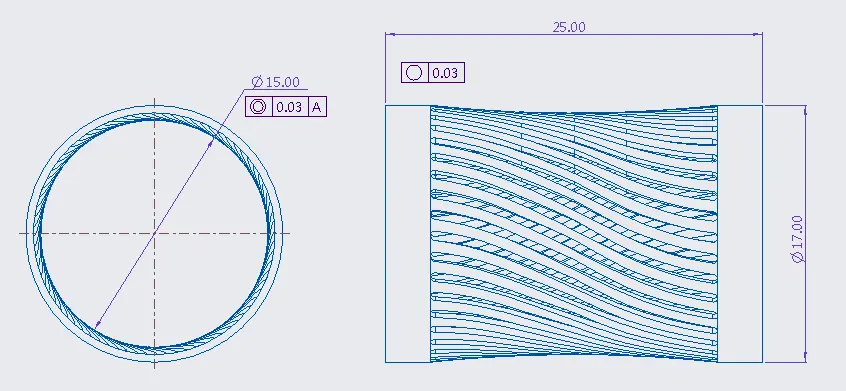

序号 No扭簧规格(mm) Specification适用插针规格(mm) Applicable specification of contact pin长款 Long type短款 Short type电流 (80℃) Current分离力 Removal force安装方式 Installation method寿命 Life cycle异性扭簧二维图样 2D drawing
1116410A-15A0.3-3N收口 Close-up10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
21.51.56420A-30A0.3-5N收口/压盖Close-up/ Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
31.61.66430A-40A0.5-5N收口/压盖Close-up/ Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
4226440A-50A0.5-5N收口/压盖Close-up/ Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
52.82.810550A-80A2-8N收口/压盖Close-up/ Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
63310880A-100A3-9N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
73.63.6108100A-120A5-15N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
844108120A-150A6-18N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
9662014150A-200A8-20N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
10882016250A-300A15-35N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
1110102518350A-400A20-40N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
1212122518400A-500A20-40N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
1314143325500A-550A30-50N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
1416163025600A-650A30-60N压盖 Press-cover10000
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
新能源充电桩大电流端子扭簧 32A/200A高压定制 耐疲劳镀银工艺扭簧规格
ABCDEFGHIJ
如何正确计算大电流端子的电流承载能力?
1. 测量实际工作电流,包括峰值电流(如电机启动时的瞬时电流);
2. 预留安全余量:选型电流 = 测量峰值 × 1.2~1.5 倍;
3. 考虑高温影响:高温环境下,普通连接器载流能力下降,需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性?
1. 镀层材料:镍底镀银工艺比纯铜更耐磨、耐腐蚀,长期电阻更稳定;
2. 接触压力:压力不足会导致“虚接”,推荐采用刚性插针 + 劈槽式插孔结构;
3. 抗腐蚀性:盐雾、硫化氢等环境会加速氧化,需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些?如何选择?
1. 压接式:气密性高,适合高振动环境;
2. 焊接式(THR/SMT):适用于 PCB 板载,需注意焊点耐温性;
3. 插拔式:方便维护,但需确保锁紧机制(如螺旋卡口 + 止退外圈结构);
4. 选型建议:高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决?
1. 降低电阻:采用高纯度铜合金及厚镀层(镀金 ≥ 16μ");
2. 散热设计:部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子?
1. 高温环境:选择耐温 ≥ 150℃ 的端子,并匹配耐高温 PCB 材料;
2. 腐蚀环境:全塑外壳 + IP68 防护或气密性金属端子;
3. 高振动环境:优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性?
1. 接触电阻测试(长期稳定性);
2. 插拔寿命测试(如 10,000 次以上);
3. 环境测试(盐雾、湿热、热冲击)。

‌快速打样与敏捷开发‌

数字化仿真技术提前规避设计缺陷,开发周期缩短30%;自动化产线实现样品交付提速50%;模块化框架灵活适配产品高频迭代需求。

全维度定制能力

支持IPX8防水、240H盐雾防护等特种场景定制,磁铁附着力≥50t适配极端工况,模块化组件集成E-bike/TWS设备,降本增效。

严苛品质保障体系

132项极限测试覆盖-70℃至125℃环境,微米镀层镍释放量优于欧盟标准50%;车规级端子确保ADAS系统毫秒级稳定响应。
