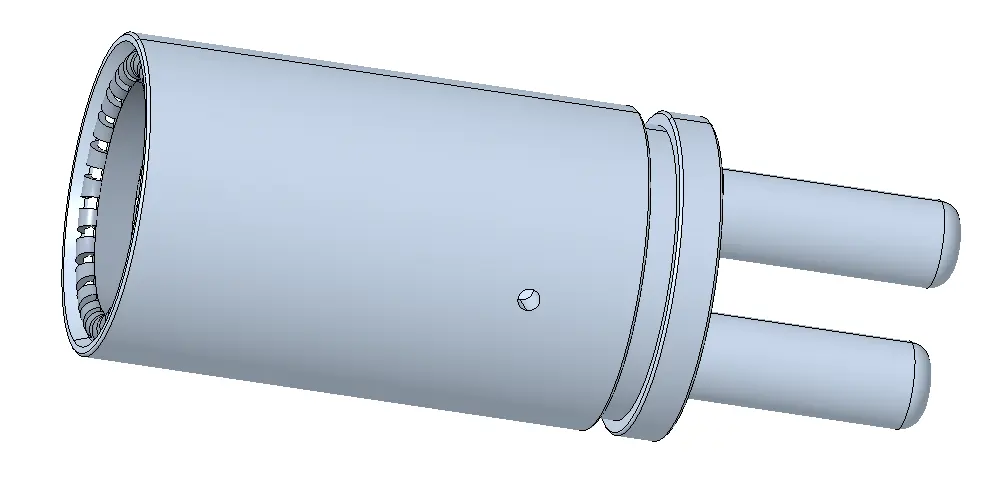

大电流反爪扭簧双插针高压复合端子产品介绍

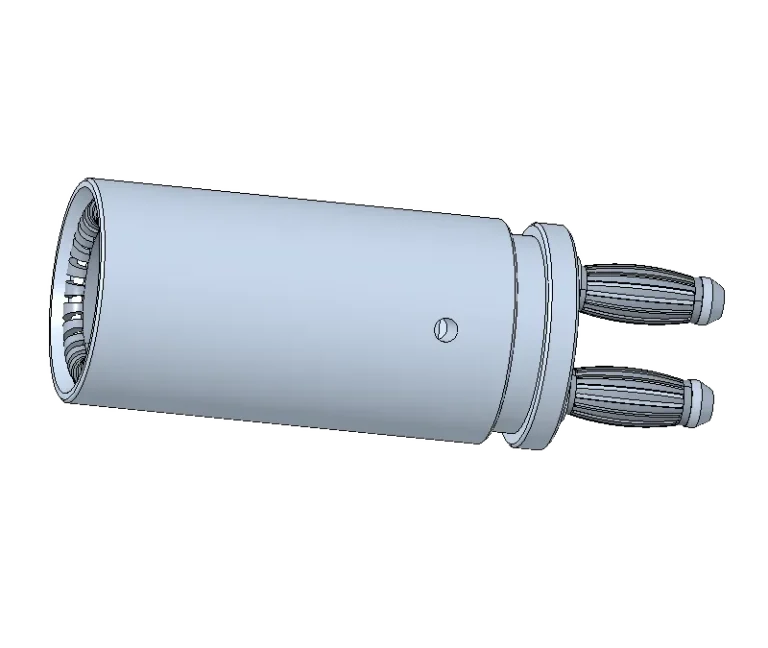

反爪扭簧双插针高压端子

该端子是一种专为大电流高压环境设计的复合连接器,融合扭簧结构与双插针接触技术,确保高可靠性传输,广泛应用于新能源汽车、充电桩等高需求领域‌。其核心特性包括:

1. 结构设计

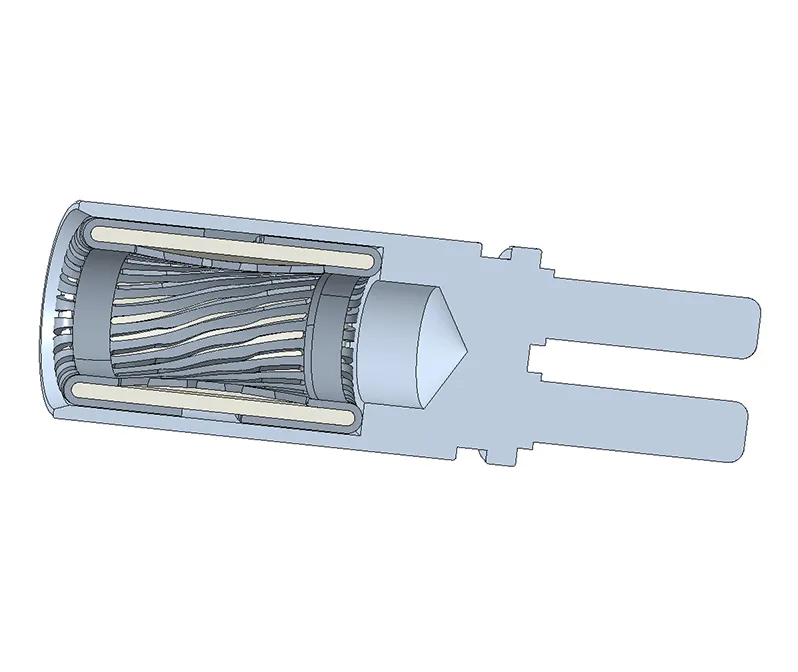

复合接触机制‌:采用反爪扭簧(提供弹性压力)与双插针(多点接触)组合,实现面接触与线接触双重路径,有效减小接触电阻并增强振动稳定性‌。
锁止与防护‌:集成防转结构和IP68级防水设计,端子与护套锁止力符合QC标准,确保在高压冲击下不松脱‌。

2. 技术参数
电流承载‌:支持持续电流200-500A,峰值电流耐受1500A/100ms,环境温度-55℃~+150℃下温升≤55K@额定电流‌。
机械寿命‌:插拔次数≥10,000次,接触力衰减率<10%,通过10-2000Hz随机振动测试(加速度15g)‌。
电气性能‌:接触电阻≤0.15mΩ,绝缘材料为改性尼龙PA66(阻燃等级V0,CTI≥600V),符合UL1977/GB20234.3认证‌。

3. 材料与制造
导电材质‌:铜铬锆合金基材搭配0.8μm银镀层,导电率≥85%IACS,抗氧化性强‌。
绝缘部件‌:PA66材料(不含卤素),耐温100℃,电阻率>10^15Ω⋅mm,介电强度30KV/mm,确保长期安全运行‌。

4. 应用场景
主要用于新能源汽车高压电池系统、储能设备能量传输及工业自动化大电流连接,支持盲插导向(±5°偏差容错)和模块化扩展‌。安装插拔力30-80N,兼容360°全向插接设计,简化维护流程‌。

产品选型

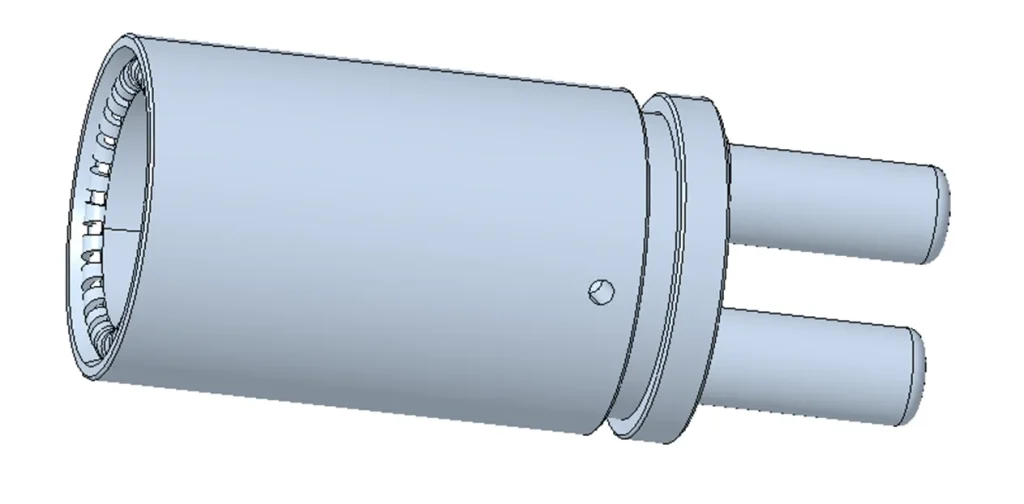

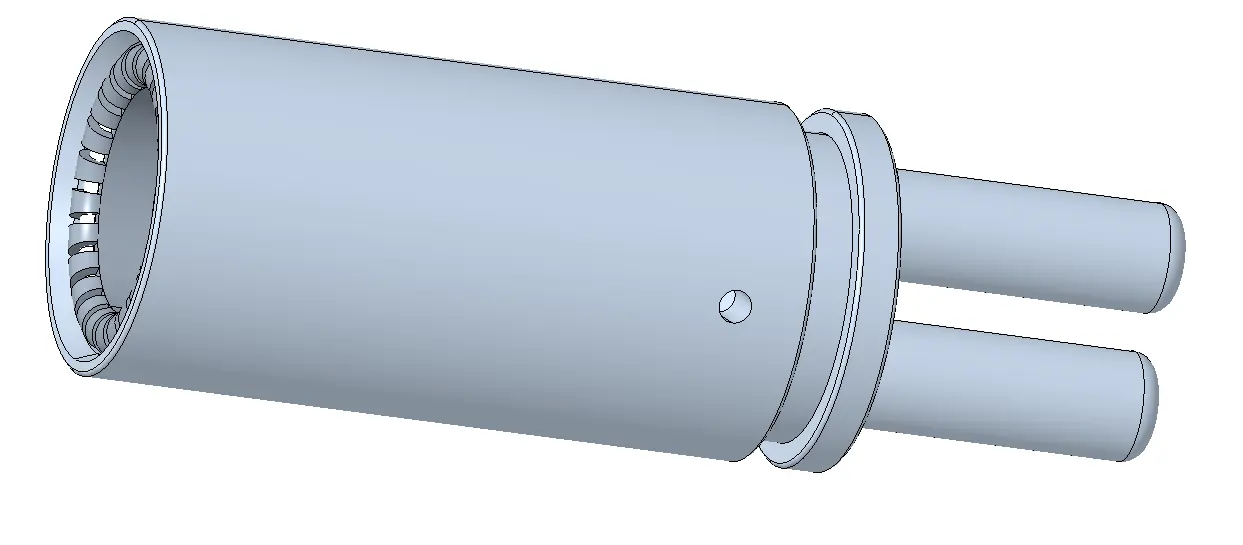

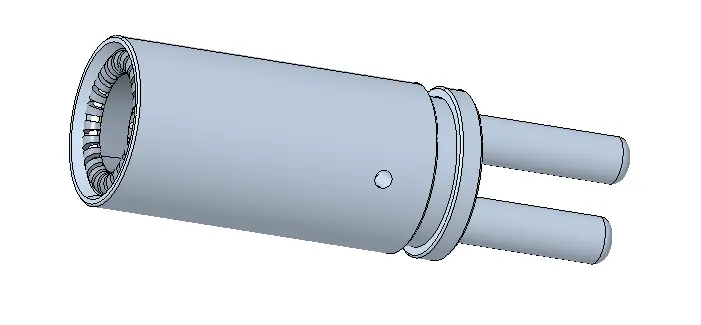

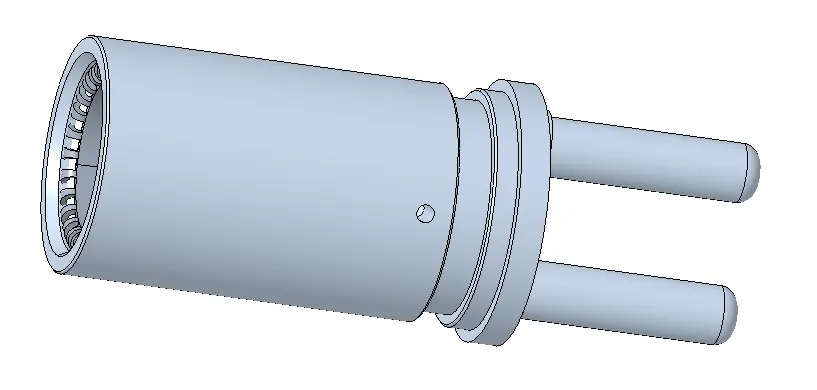

国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针

选型表

国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子 反爪+双针 选型表

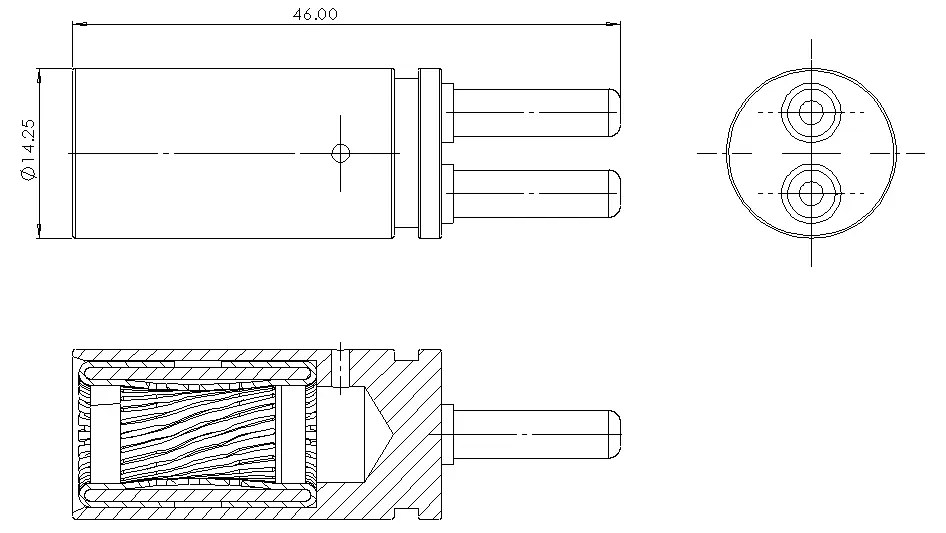

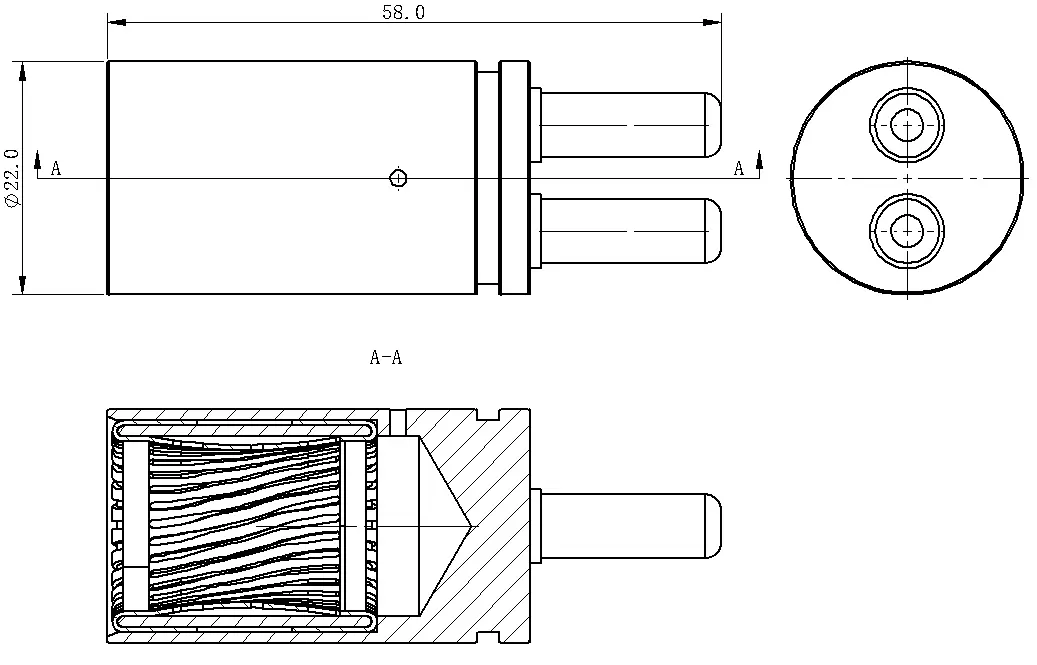

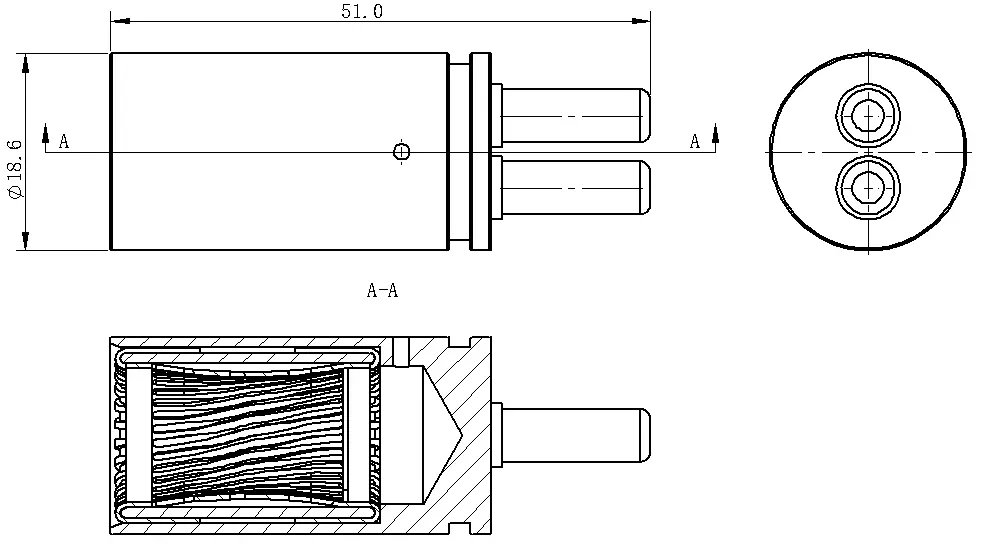

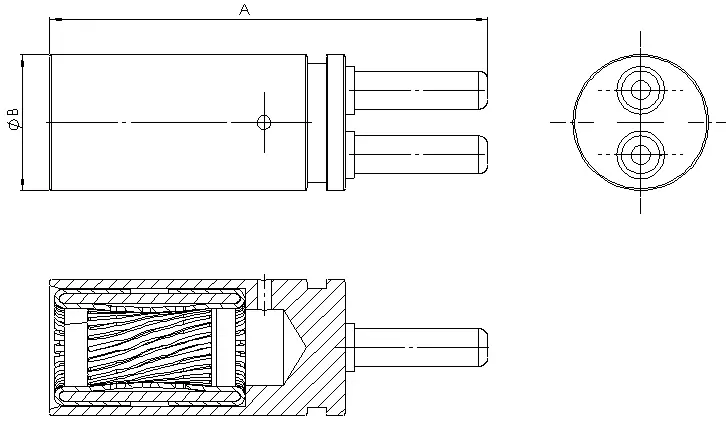

产品型号 Product model产品名称 NameAB电流Current二维图 2D drawing三维图 3D drawing

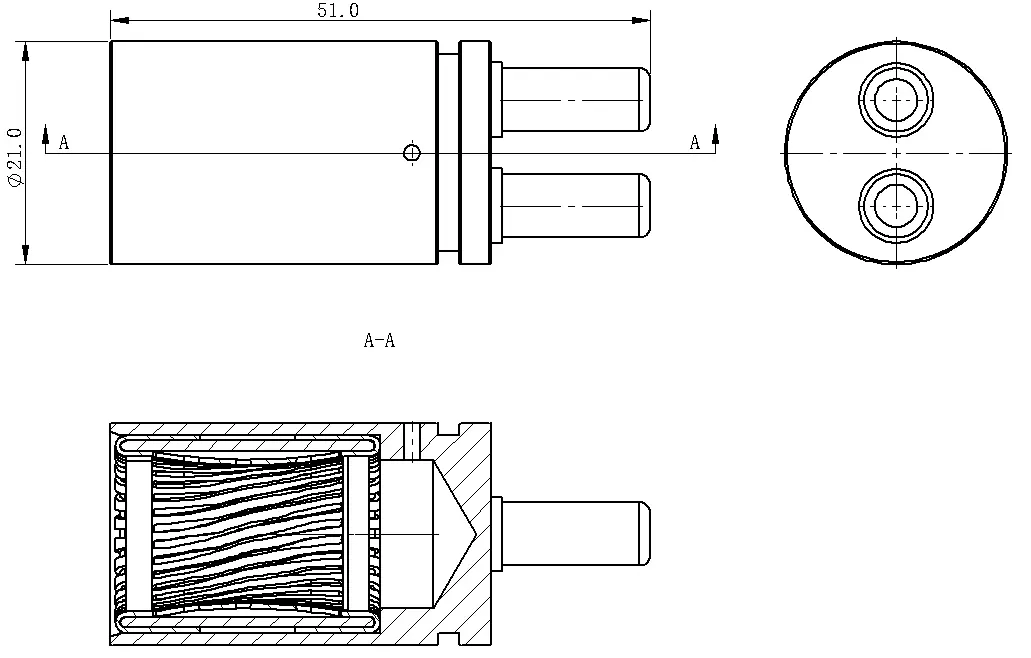

8反爪双针端子8.0 Reverse claw+Double-pin terminal 8.04614.25200A-260A
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针

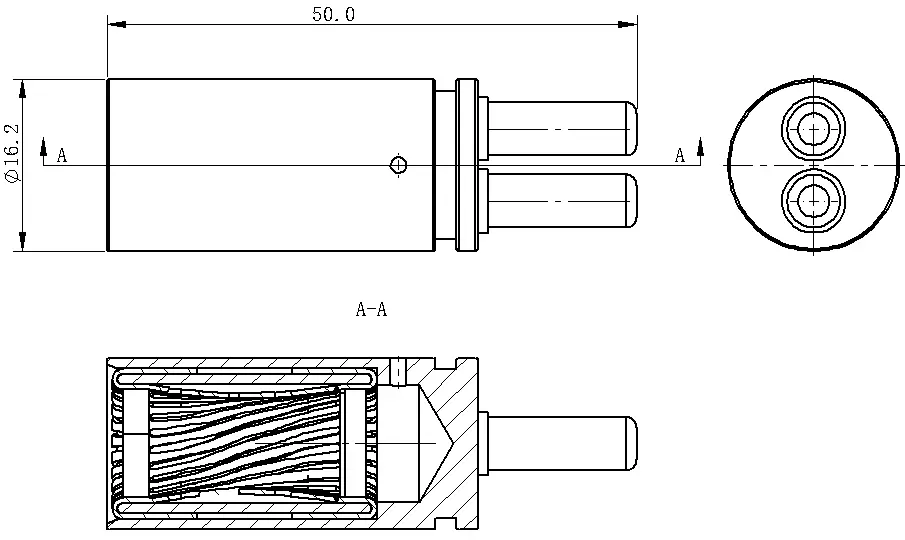

10反爪双针端子10.0 Reverse claw+Double-pin terminal 10.05016.2260A-310A
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
12反爪双针端子12.0 Reverse claw+Double-pin terminal 12.05118.6350A-410A
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
14反爪双针端子14.0 Reverse claw+Double-pin terminal 14.05120.65380A-500A
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
16反爪双针端子16.0 Reverse claw+Double-pin terminal 16.05522500A-610A
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
国标认证新能源汽车/储能系统用大电流反爪扭簧双插针高压复合端子反爪+双针
ABCDEFG
如何正确计算大电流端子的电流承载能力?
1. 测量实际工作电流,包括峰值电流(如电机启动时的瞬时电流);
2. 预留安全余量:选型电流 = 测量峰值 × 1.2~1.5 倍;
3. 考虑高温影响:高温环境下,普通连接器载流能力下降,需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性?
1. 镀层材料:镍底镀银工艺比纯铜更耐磨、耐腐蚀,长期电阻更稳定;
2. 接触压力:压力不足会导致“虚接”,推荐采用刚性插针 + 劈槽式插孔结构;
3. 抗腐蚀性:盐雾、硫化氢等环境会加速氧化,需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些?如何选择?
1. 压接式:气密性高,适合高振动环境;
2. 焊接式(THR/SMT):适用于 PCB 板载,需注意焊点耐温性;
3. 插拔式:方便维护,但需确保锁紧机制(如螺旋卡口 + 止退外圈结构);
4. 选型建议:高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决?
1. 降低电阻:采用高纯度铜合金及厚镀层(镀金 ≥ 16μ");
2. 散热设计:部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子?
1. 高温环境:选择耐温 ≥ 150℃ 的端子,并匹配耐高温 PCB 材料;
2. 腐蚀环境:全塑外壳 + IP68 防护或气密性金属端子;
3. 高振动环境:优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性?
1. 接触电阻测试(长期稳定性);
2. 插拔寿命测试(如 10,000 次以上);
3. 环境测试(盐雾、湿热、热冲击)。

‌快速打样与敏捷开发‌

数字化仿真技术提前规避设计缺陷,开发周期缩短30%;自动化产线实现样品交付提速50%;模块化框架灵活适配产品高频迭代需求。

全维度定制能力

支持IPX8防水、240H盐雾防护等特种场景定制,磁铁附着力≥50t适配极端工况,模块化组件集成E-bike/TWS设备,降本增效。

严苛品质保障体系

132项极限测试覆盖-70℃至125℃环境,微米镀层镍释放量优于欧盟标准50%;车规级端子确保ADAS系统毫秒级稳定响应。
