- 电流承载
- 200A持续电流（峰值300A），满足电动汽车快充需求
- 电压等级
- 1000V DC直流高压，兼容主流充电桩标准
- 温度范围
- -40℃至+150℃宽温域工作，适应极端环境
- 机械寿命
- ≥5000次插拔（符合IEC 60512标准）
- 接触电阻
- ＜0.5mΩ（镀银工艺保障低阻抗连接）
- 接线方式
- 压接式端子（兼容6-70mm²线径），防松动设计
- 应用领域
- 直流充电桩、储能系统、工业电源、电动工程机械

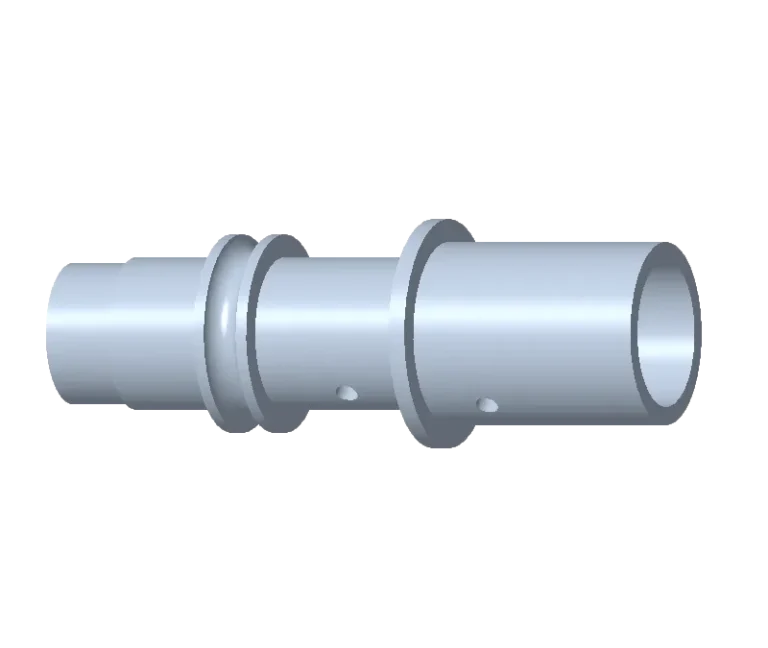

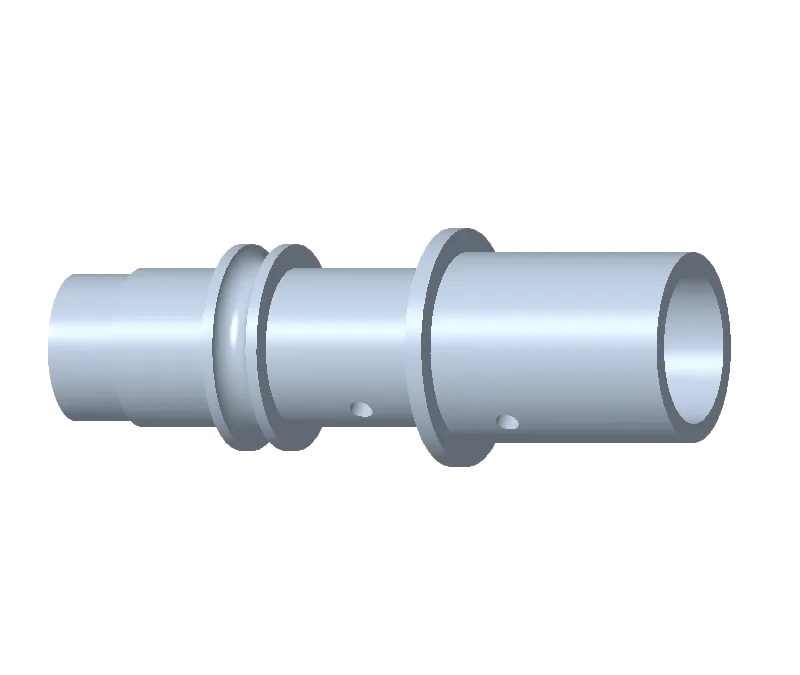

产品概述
大电流压线端子公母端子专为高负载场景设计，采用导电性优异的黄铜/磷铜材质，支持30A-500A电流传输，适用于新能源、工业设备及电力系统。
核心参数
- 电流等级：标准款10A-40A，定制款可达500A（如DSUB大电流端子）
- 导体截面积：适配16-300mm²电缆线，压接直径4.5-11.5mm
- 防护设计：PA66绝缘材料（UL94 V0阻燃），IP65防水可选
产品特性
- 机械性能：插拔寿命≥500次，锯齿形导电片设计增强导线咬合力
- 安装方式：支持焊线式/压线式，公母头可180°或90°插接
- 认证标准：通过UL、IEC 60947认证，盐雾测试24小时达标
应用场景
- 光伏逆变器直流侧连接
- 新能源汽车高压线束
- 工业配电柜及航空设备电源接口
产品选型
选型表
大电流压线端子 | 充电桩专用镀银公母铜针插针 | 耐高温大功率连接器厂家直销 压线端子 选型表

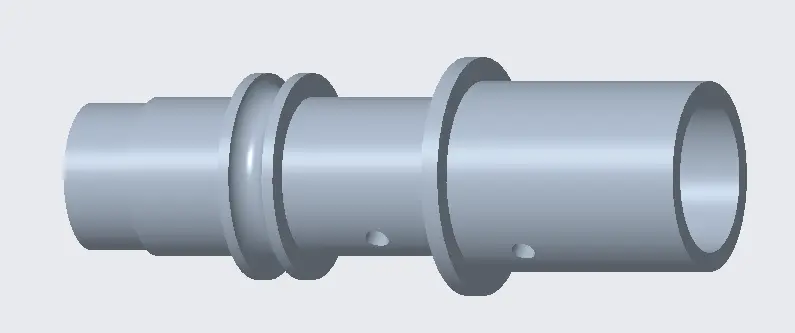

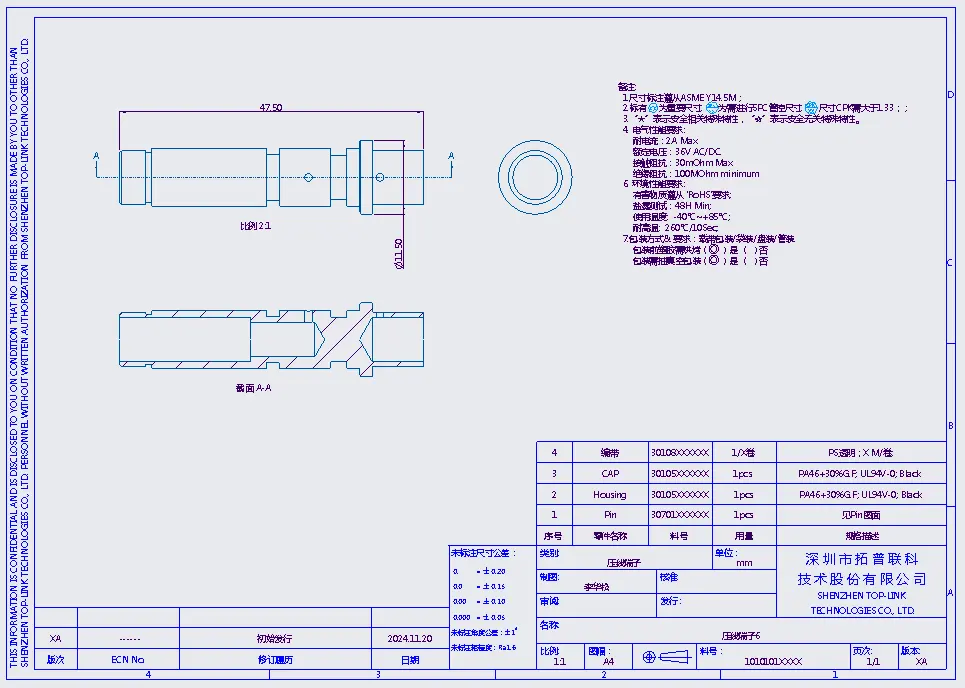

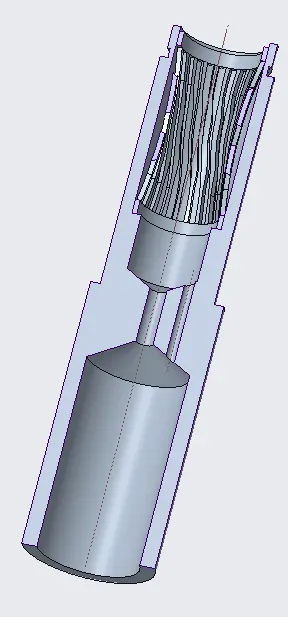

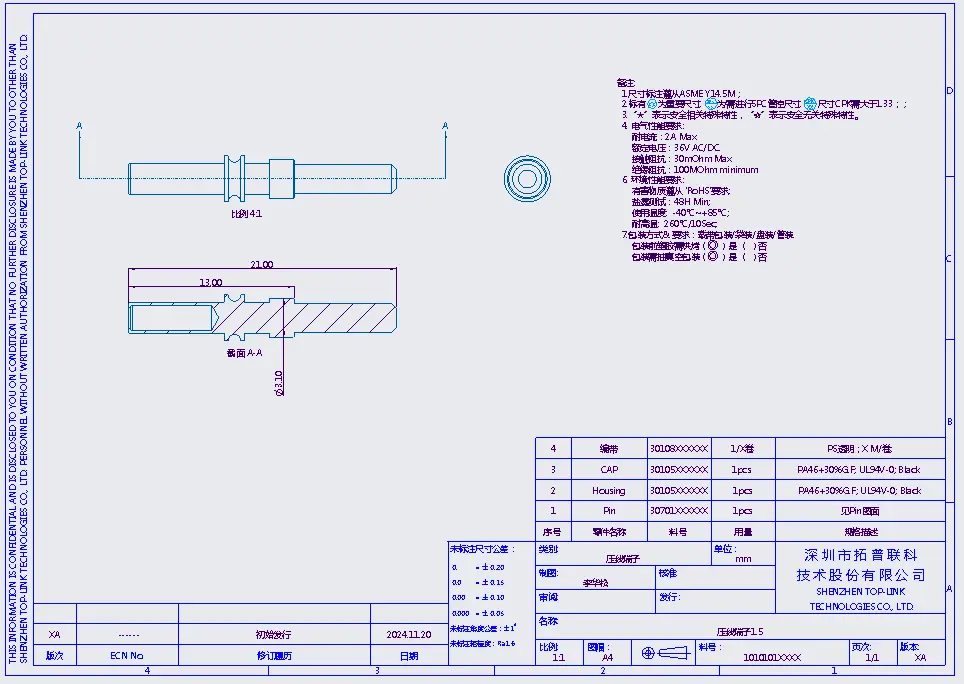

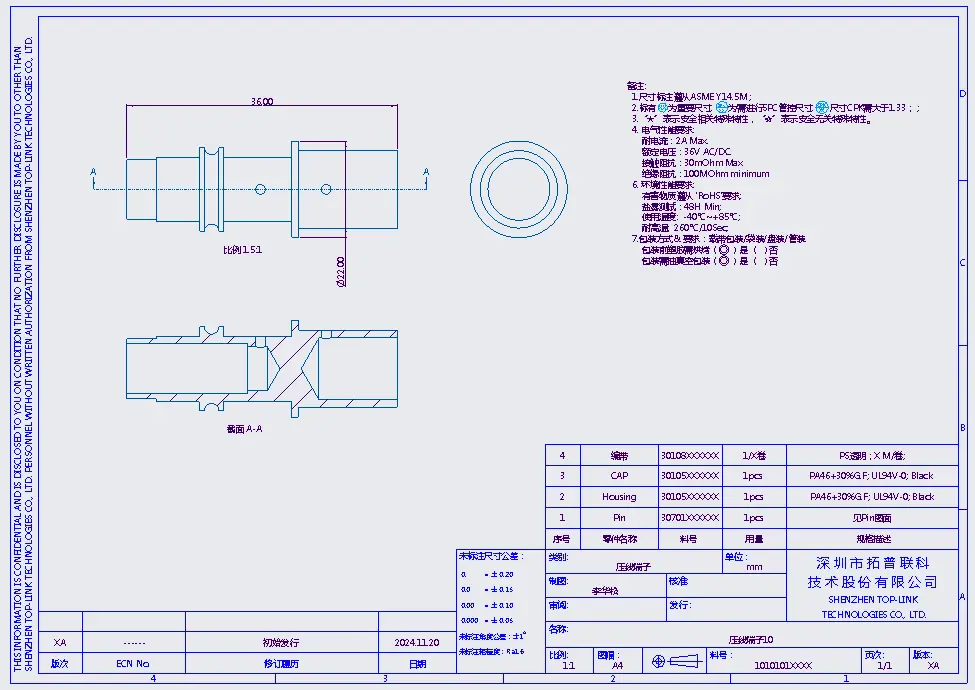

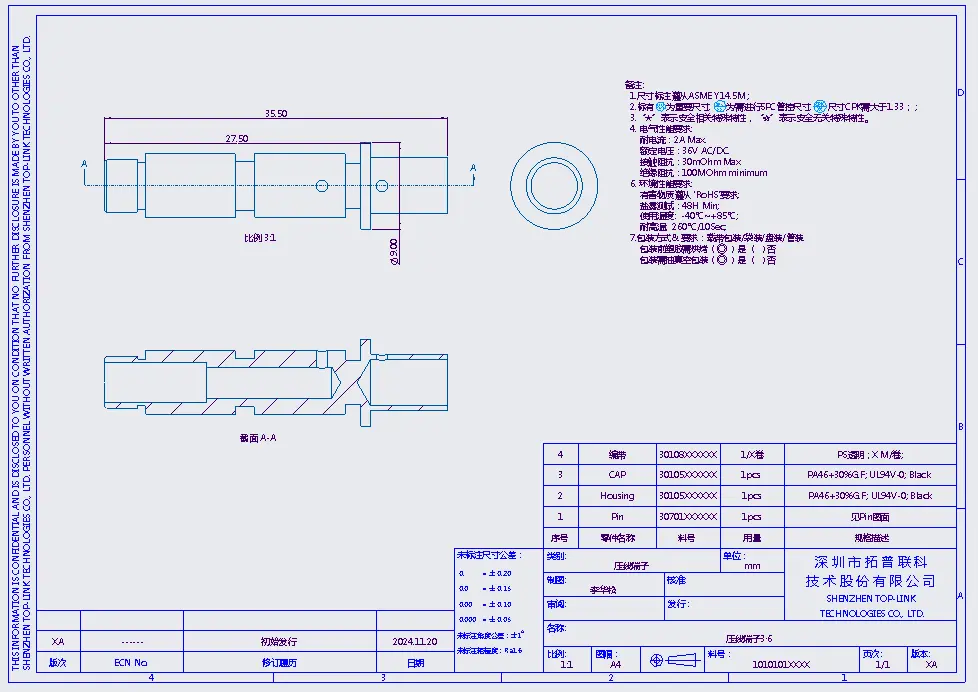

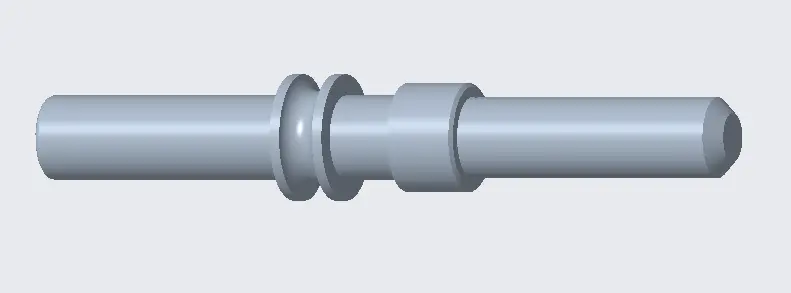

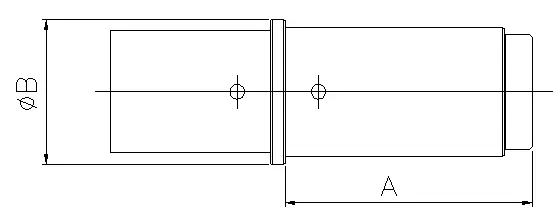

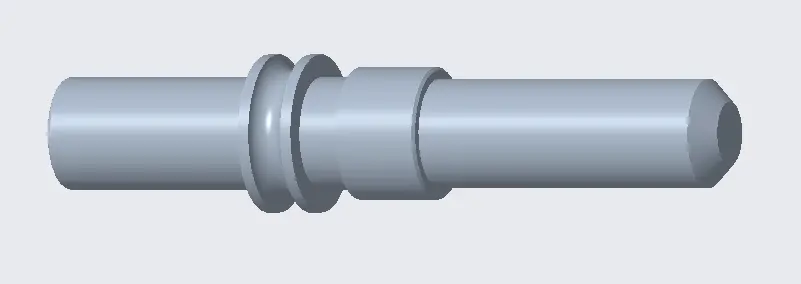

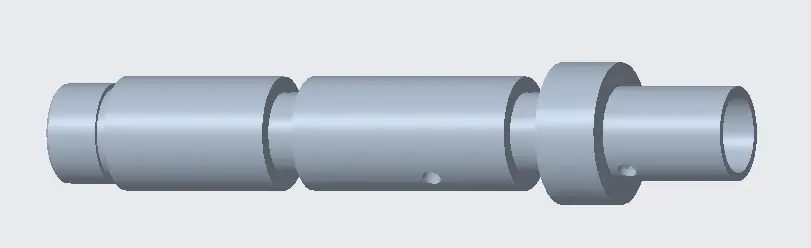

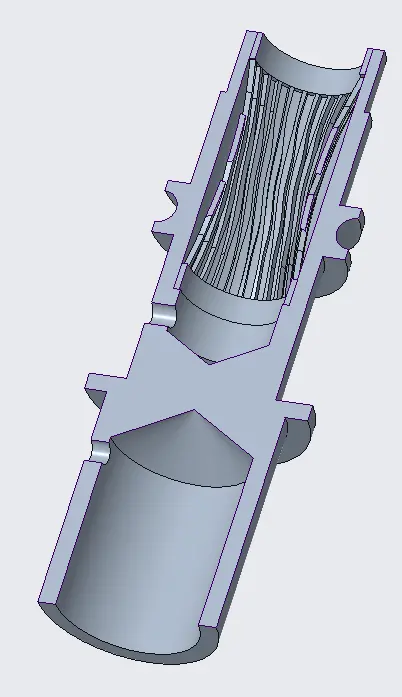

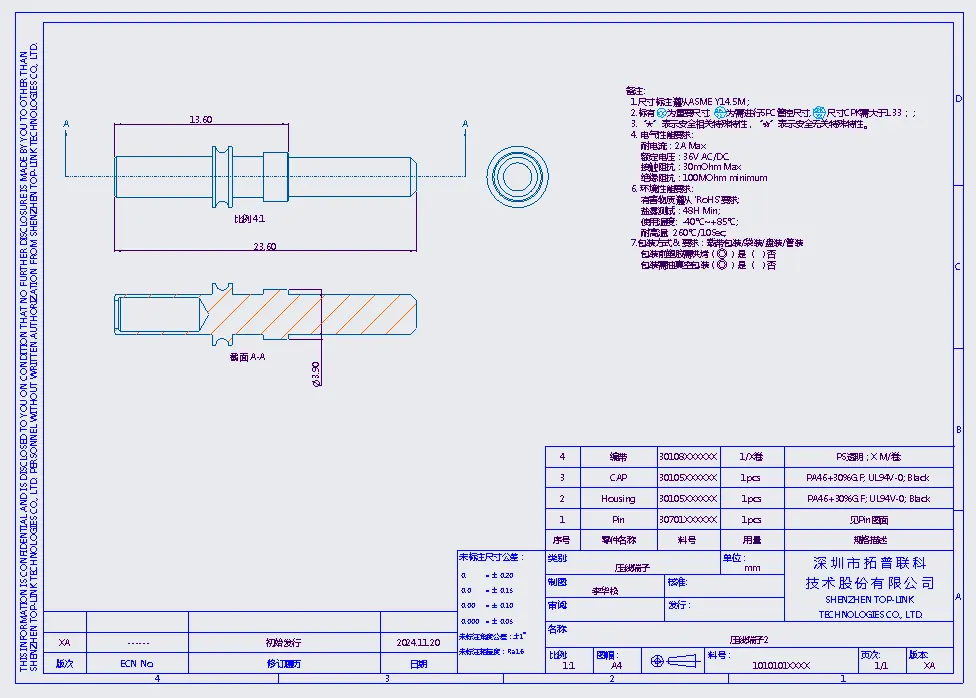

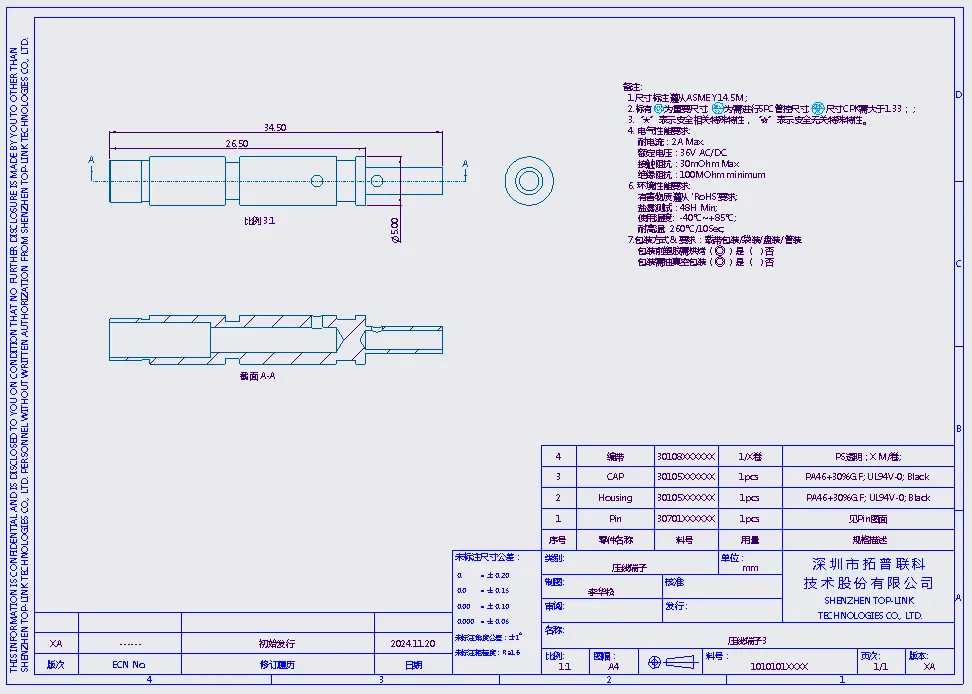

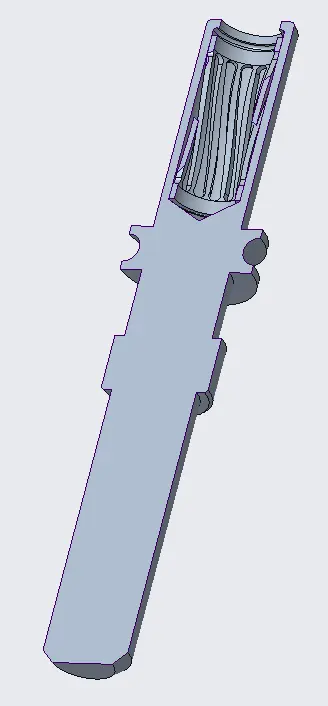

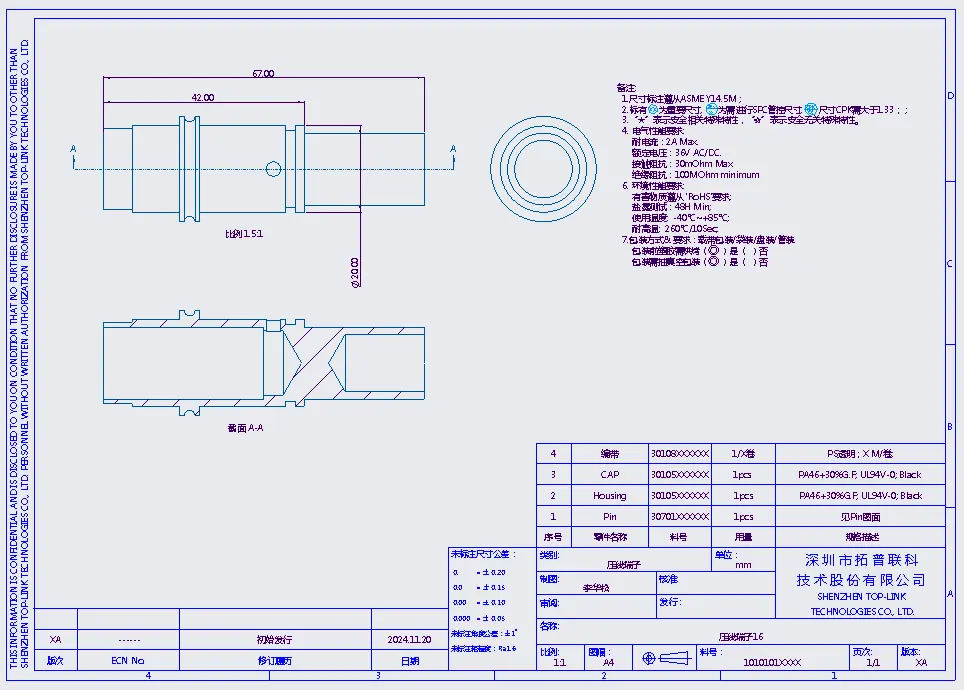

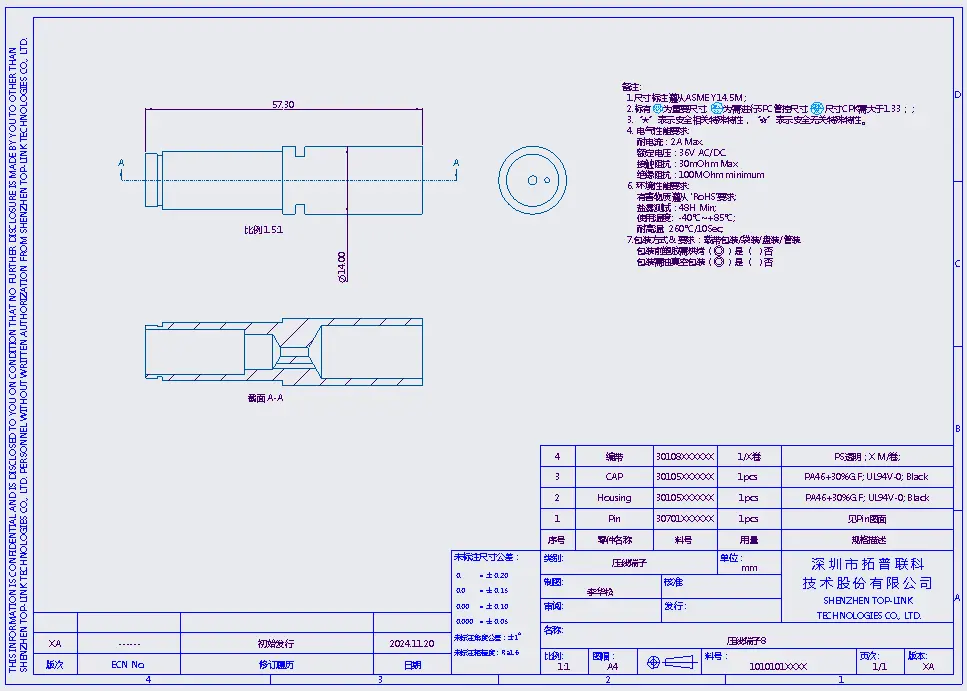

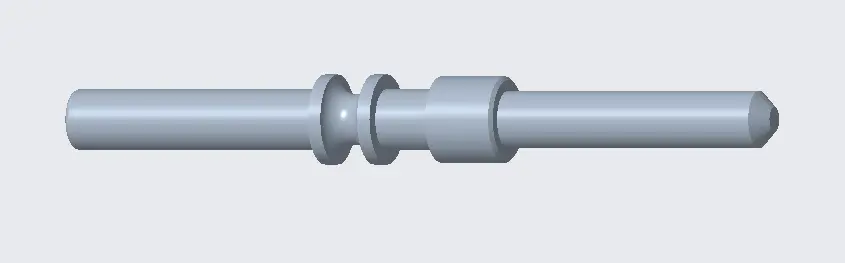

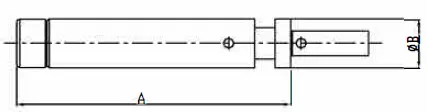

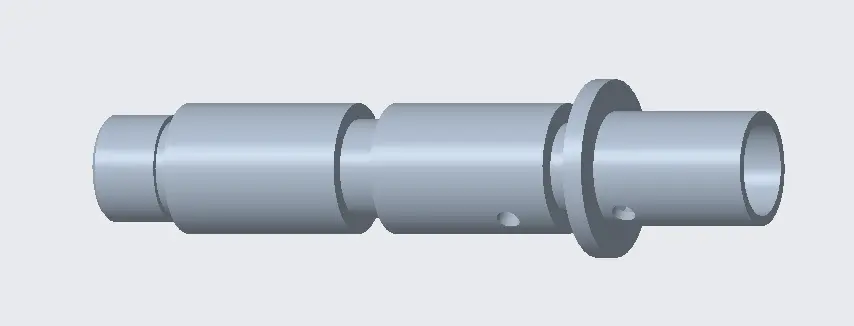

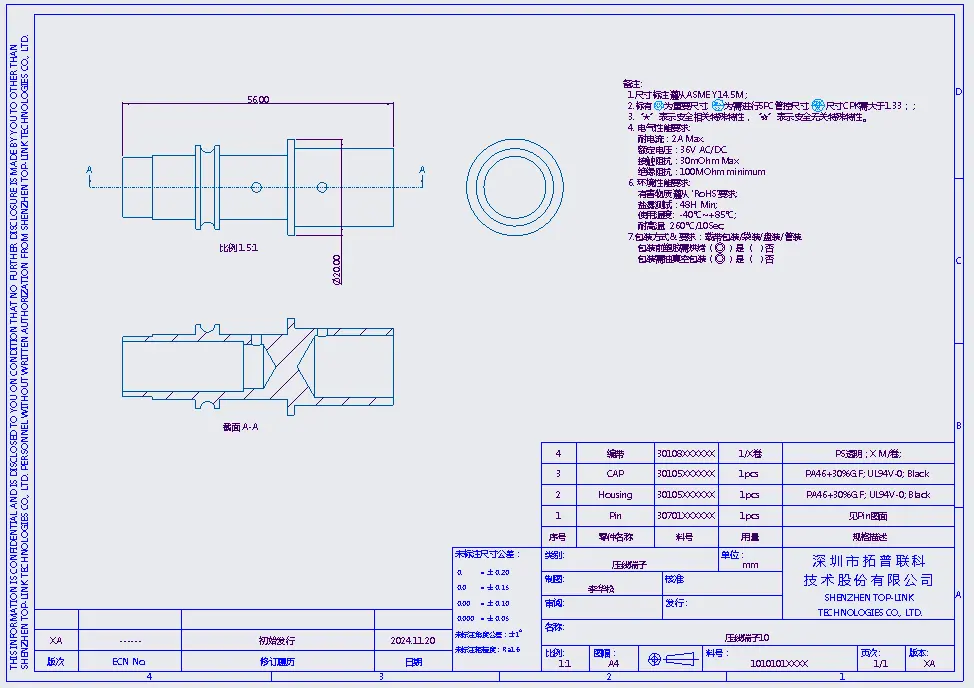

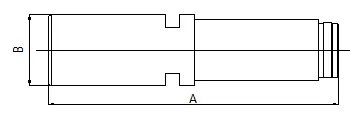

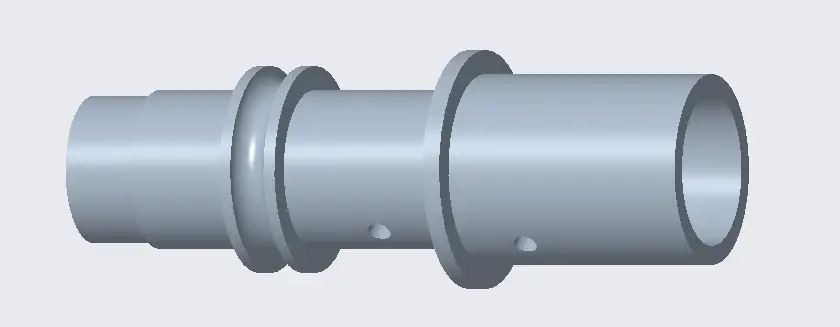

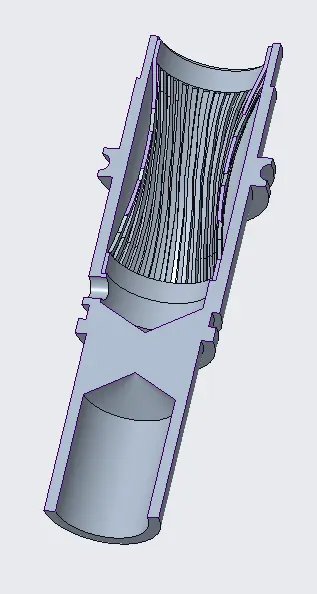

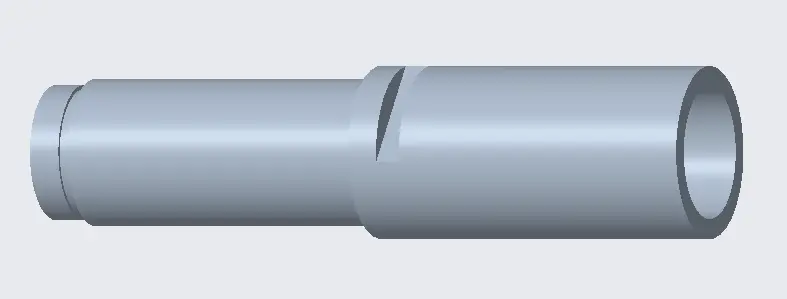

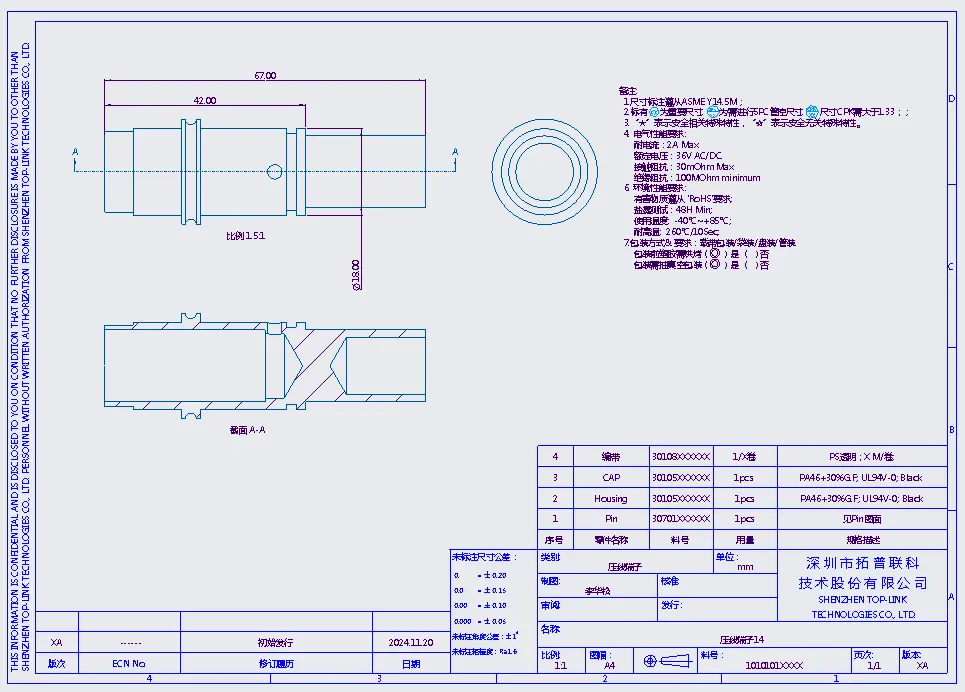

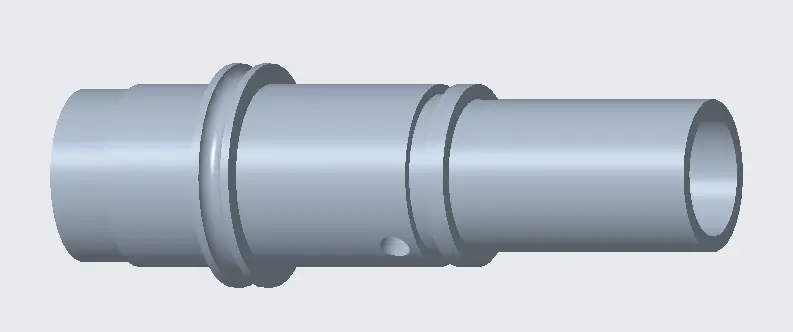

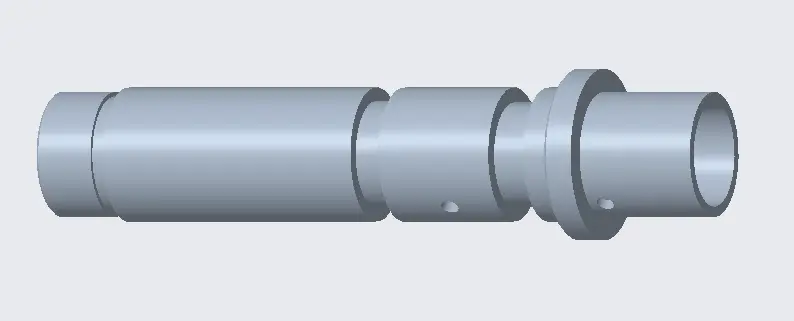

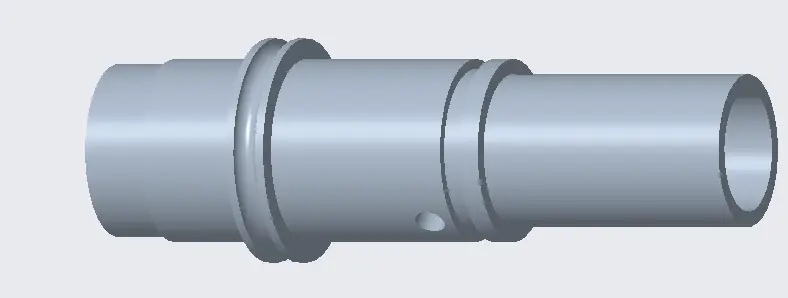

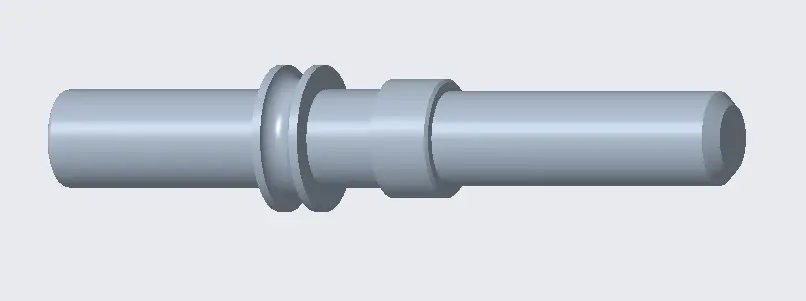

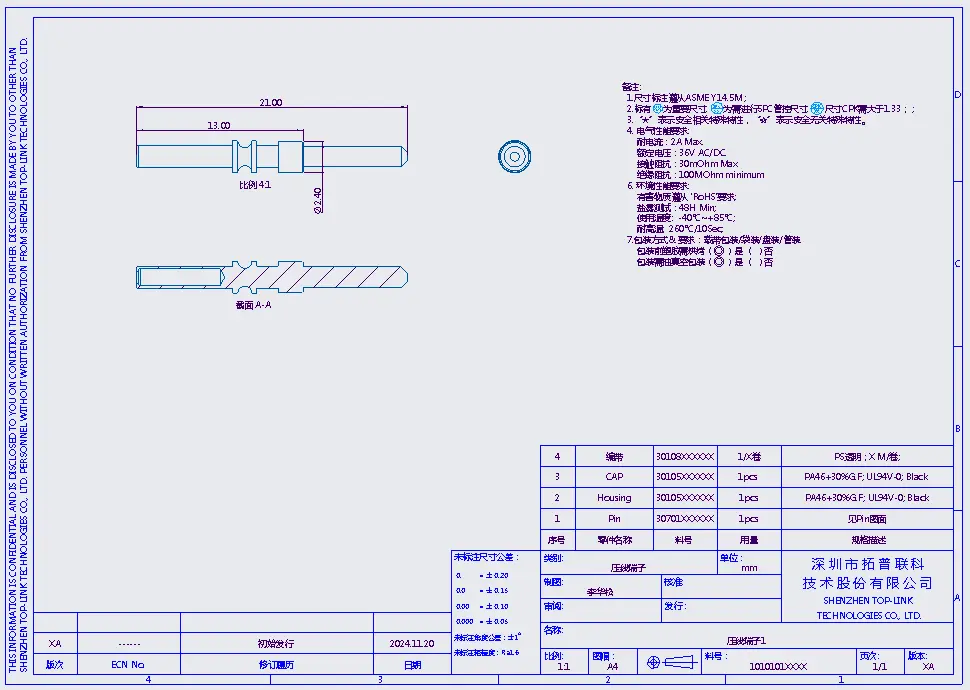

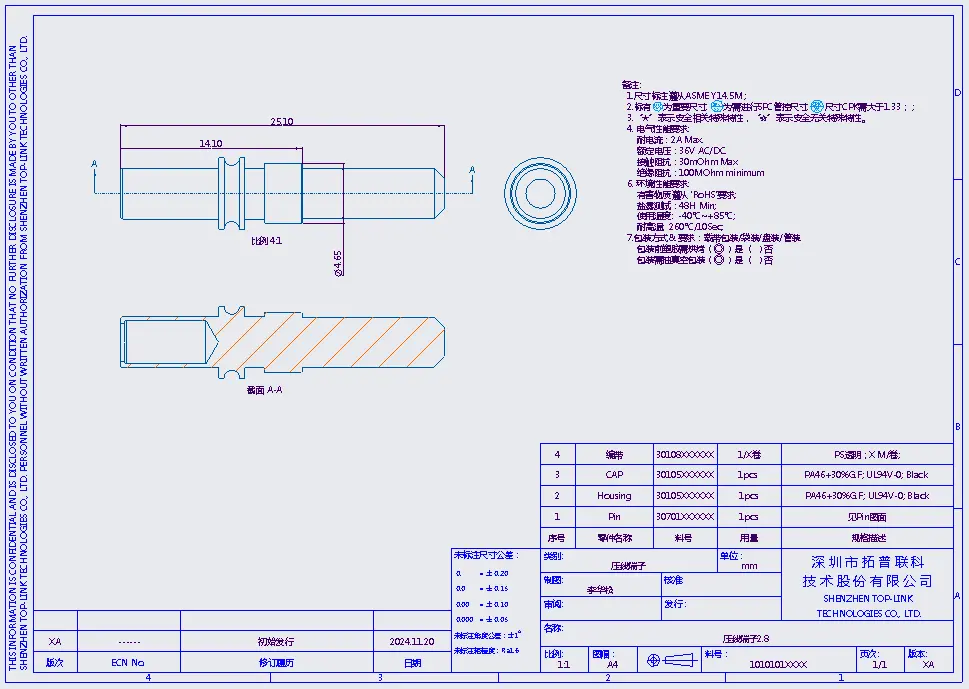

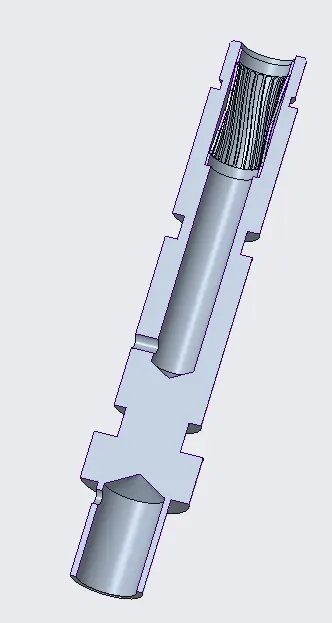

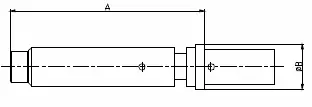

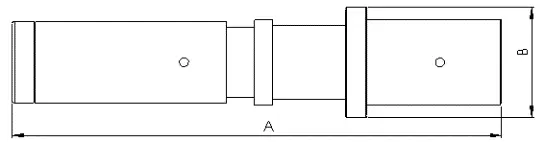

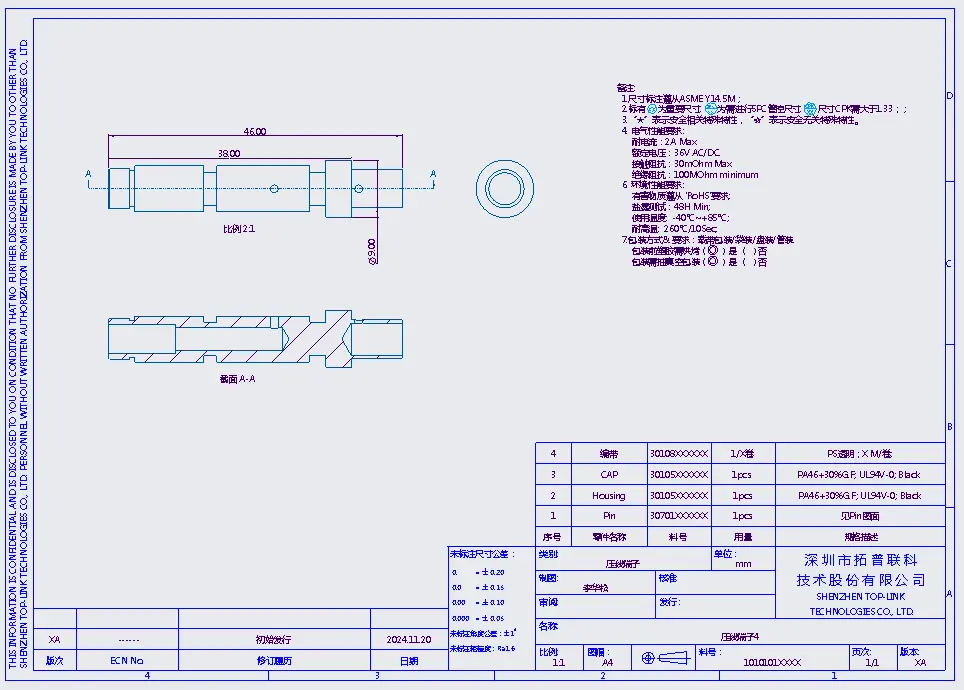

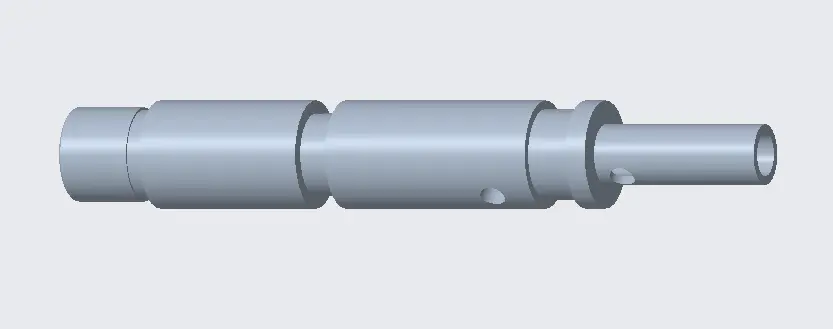

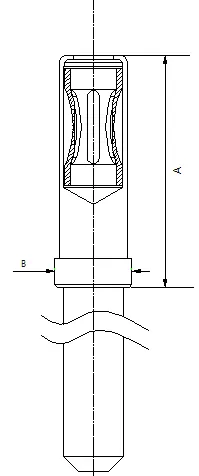

| 产品型号 Product model | 产品名称 Name | A | B | 最大压线规格（mm²） Maximum press-wire specification | 电流 Current | 二维图 2D drawing | 三维图 3D drawing | 三维截面图（带簧片） 3D sectional drawing | 参考图示 Reference drawing |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 交直流1.0端子 AC/DC terminal 1.0 | 13 | 2.4 | 1.5 | 5A-8A |  |  |  | |
| 1.5 | 交直流1.5端子 AC/DC terminal 1.5 | 13 | 3.1 | 2.5 | 8A-10A |  |  | ||
| 1.6 | 交直流1.6端子 AC/DC terminal 1.6 | 13 | 3.1 | 4 | 10A-15A |  |  |  | |
| 2 | 交直流2.0端子 AC/DC terminal 2.0 | 13.6 | 3.9 | 6 | 12A-18A |  |  | ||
| 2.8 | 交直流2.8端子 AC/DC terminal 2.8 | 14.1 | 4.65 | 8.0/10.0 | 15A-20A |  |  | ||
| 3 | 交直流3.0端子 AC/DC terminal 3.0 | 26.5 | 5 | 2.5 | 20A-30A |  |  |  |  |
| 3.6 | 交直流3.6端子 AC/DC terminal 3.6 | 27.5 | 9 | 6 | 30A-50A |  |  |  | |
| 4 | 交直流4.0端子 AC/DC terminal 4.0 | 38 | 9 | 35 | 50A-80A |  |  |  | |
| 6 | 交直流6.0端子 AC/DC terminal 6.0 | 39.5 | 11.5 | 25 | 32A |  |  |  | |
| 6 | 交直流6.0端子 AC/DC terminal 6.0 | 26 | 9 | 6 | 32A |  |  | ||
| 8 | 储能端子8.0 AC/DC terminal 8.0 | 57.3 | 14 | 70 | 200A-260A |  |  |  |  |
| 10 | 交直流10.0端子 AC/DC terminal 10.0 | 34.05 | 20 | 95 | 260A-310A |  |  |  |  |
| 12 | 交直流12.0端子 AC/DC terminal 12.0 | 36 | 22 | 120 | 350A-410A |  |  | ||
| 14 | 国标交直流14.0端子 International AC/DC terminal 14.0 | 42 | 18 | 135 | 380A-500A |  |  |  |  |
| 16 | 国标交直流16.0端子 International AC/DC terminal 16.0 | 42 | 20 | 150 | 500A-610A |  |  | ||
| A | B | C | D | E | F | G | H | I | J |
如何正确计算大电流端子的电流承载能力？
1. 测量实际工作电流，包括峰值电流（如电机启动时的瞬时电流）；
2. 预留安全余量：选型电流 = 测量峰值 × 1.2~1.5 倍；
3. 考虑高温影响：高温环境下，普通连接器载流能力下降，需选择耐高温工业级产品。
2. 预留安全余量：选型电流 = 测量峰值 × 1.2~1.5 倍；
3. 考虑高温影响：高温环境下，普通连接器载流能力下降，需选择耐高温工业级产品。
如何确保大电流端子的长期接触稳定性？
1. 镀层材料：镍底镀银工艺比纯铜更耐磨、耐腐蚀，长期电阻更稳定；
2. 接触压力：压力不足会导致“虚接”，推荐采用刚性插针 + 劈槽式插孔结构；
3. 抗腐蚀性：盐雾、硫化氢等环境会加速氧化，需选择通过 96H 盐雾测试的产品。
2. 接触压力：压力不足会导致“虚接”，推荐采用刚性插针 + 劈槽式插孔结构；
3. 抗腐蚀性：盐雾、硫化氢等环境会加速氧化，需选择通过 96H 盐雾测试的产品。
大电流端子的连接方式有哪些？如何选择？
1. 压接式：气密性高，适合高振动环境；
2. 焊接式（THR/SMT）：适用于 PCB 板载，需注意焊点耐温性；
3. 插拔式：方便维护，但需确保锁紧机制（如螺旋卡口 + 止退外圈结构）；
4. 选型建议：高振动场景优先选择压接或带锁紧结构的插拔式端子。
2. 焊接式（THR/SMT）：适用于 PCB 板载，需注意焊点耐温性；
3. 插拔式：方便维护，但需确保锁紧机制（如螺旋卡口 + 止退外圈结构）；
4. 选型建议：高振动场景优先选择压接或带锁紧结构的插拔式端子。
大电流端子的发热问题如何解决？
1. 降低电阻：采用高纯度铜合金及厚镀层（镀金 ≥ 16μ"）；
2. 散热设计：部分端子集成散热片或采用低热阻外壳材料。
2. 散热设计：部分端子集成散热片或采用低热阻外壳材料。
在严苛的工作环境下如何选择端子？
1. 高温环境：选择耐温 ≥ 150℃ 的端子，并匹配耐高温 PCB 材料；
2. 腐蚀环境：全塑外壳 + IP68 防护或气密性金属端子；
3. 高振动环境：优先选用压接式或带抗振动锁紧结构的端子。
2. 腐蚀环境：全塑外壳 + IP68 防护或气密性金属端子；
3. 高振动环境：优先选用压接式或带抗振动锁紧结构的端子。
如何评估端子的寿命和可靠性？
1. 接触电阻测试（长期稳定性）；
2. 插拔寿命测试（如 10,000 次以上）；
3. 环境测试（盐雾、湿热、热冲击）。
2. 插拔寿命测试（如 10,000 次以上）；
3. 环境测试（盐雾、湿热、热冲击）。
