一分钟读懂LDS天线技术及LDS工艺

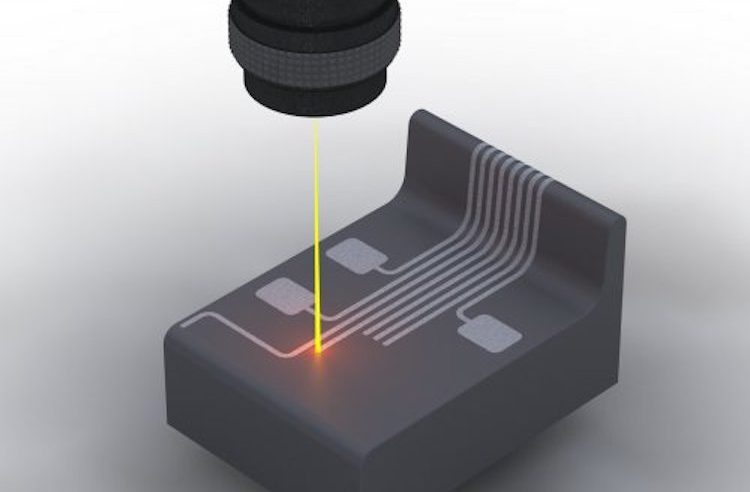

LDS天线一般指激光直接成型技术,英文全称Laser-Direct-structuring,是利用计算机按照导电图形的轨迹控制激光的运动,将激光投照到模塑成型的三维塑料器件上,在几秒钟的时间内,活化出电路图案。

LDS天线技术
LDS天线技术

自TWS(真无线)蓝牙耳机的兴起,lds天线也被广泛应用。因TWS蓝牙耳机体积小,空间有限,高端产品要传输高素质音频信号,所以对天线的要求非常的高。因此对如何减小尺寸、减轻重量、降低成本、降低装配风险,就成为终端天线越来越重要的课题。而日渐成熟的LDS技术,以体积小与设计灵活广受产品设计师、结构工程师的钟爱,又因质量稳定与性价比高,受到质量及采购工程师的青睐,那么LDS天线作为TWS耳机蓝牙天线的具体优势有哪些体现呢?

针对以上问题,我们采访了拓普联科的资深天线专家朱经理,朱经理介绍到,LDS中文名叫激光直接成型技术,是指利用数控激光直接把电路图案印制在塑料原件表面上,利用立体工件的三维表面形成电路互通结构的技术。LDS材料是一种内含有机金属复合物的改性塑料,经过激光诱导后,活化析出塑胶中的金属颗粒,该颗粒作为金属镀的活化中心。

LDS天线与FPC天线相比较,空间利用率更高。FPC最大的缺点是不能适应复杂的立体结构。而LDS可以运用激光在立体结构上刻蚀,几乎不存在结构上的障碍。此外,LDS刻蚀精度高,而且是利用产品的塑胶部件进行作业,所以不存在组装风险及性能一致性的问题。

拓普联科LDS天线
拓普联科LDS天线

拓普联科专精于LDS天线的设计、制造,我们的优势如下:
1. 拥有专业的天线开发团队,可以协助客户完成天线设计及产品堆叠的综合问题;
2. 拥有世界领先的LPKF设备,最高精度可达25μm;
3. 获得LPKF授权,产品出口不存在专利风险;
4. 专业完备的LDS制造管理体系,保证高直通率,降低成本;
5. 拥有自主开发的自动化镭雕及RF测试设备,不惧产能高峰。
6. 丰富的Via孔设计和生产经验,最大程度的降低产品表面处理的难度。
