微型弹簧针(pogo pin)小知识, 建议收藏

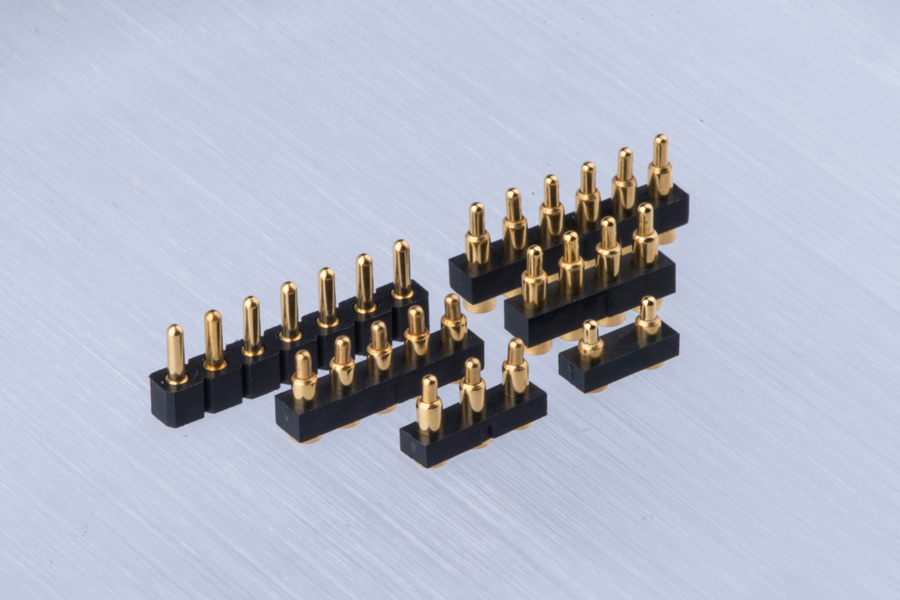

先科普一下什么是“微型弹簧针”,正如名字一样,“微型弹簧针”也是弹簧针(pogo pin)的一种,只是它的体积非常的小,空间使用率非常的低(特省空间)

一、微型弹簧针的应用。是一种适合在有限空间中使用的新型连接器系统。如果产品要求扁平设计,或者要求最终产品模块化,应该避免使用对接连接器,因此微型弹簧针是一个理想的选择。连接器会被直接推到印刷线路板上的接触垫上。

二、微型弹簧针的产品属性。额定电流可达10A,最小pin针间距为0.4mm (穿孔插装) /0.3mm (表面贴装),使用寿命大于50,000个周期。具有高抗振性,可适合于轻薄移动电话模块(显示、音频插孔、充电等模块)的数据传输或电流传输。

三、微型弹簧针结构和工作原理。和一般的弹簧针(pogo pin)一样,微型弹簧针连接器包括一个内装一根弹簧和一根顶针的细管。弹簧把针推到印刷线路板上的接触垫,建立一种可靠、抗振的电接触。

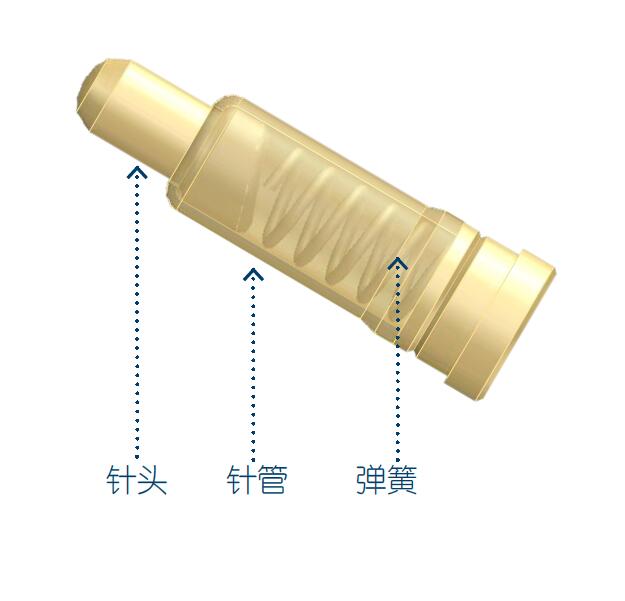

微型弹簧针结构

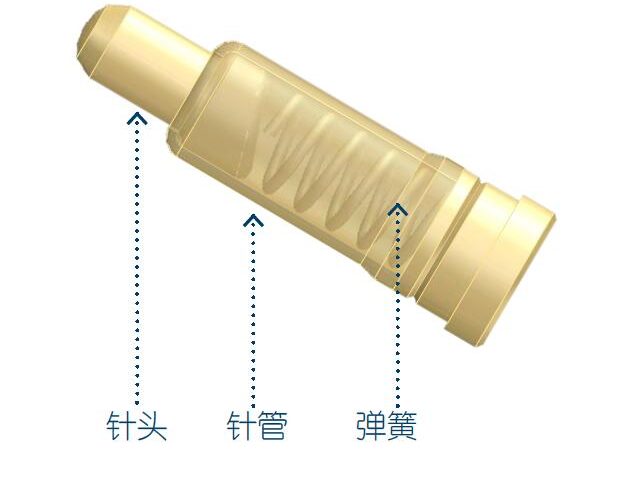

微型弹簧针结构

四、定制设计。微型弹簧针可供选择的定制弹簧针和的符合规格要求的使用高度。产品可适用于全自动组装的生产线。可供选择的定制设计,包括不同形状的针和连接器胶壳,保护装置,包装或匹配的母头。

五、标准设计。客户可根据项目的特殊要求自由选择设计。除无规律的结构,客户同样可用弹簧针端子作为单排,双排或多排排针产品的连接器新标准。

更多微型弹簧的资料与解决方案或样品申请,可联系我们在线客服。拓普了科——为您提供更专业的产品和服务。
