素材对pogo pin性能的影响

大家都知道,素材是产品品质的根,直接影响到产品的品质,再好的工艺用差的素材也做不出好的产品来;今天简单跟大家探讨下素材对pogo pin性能的影响。

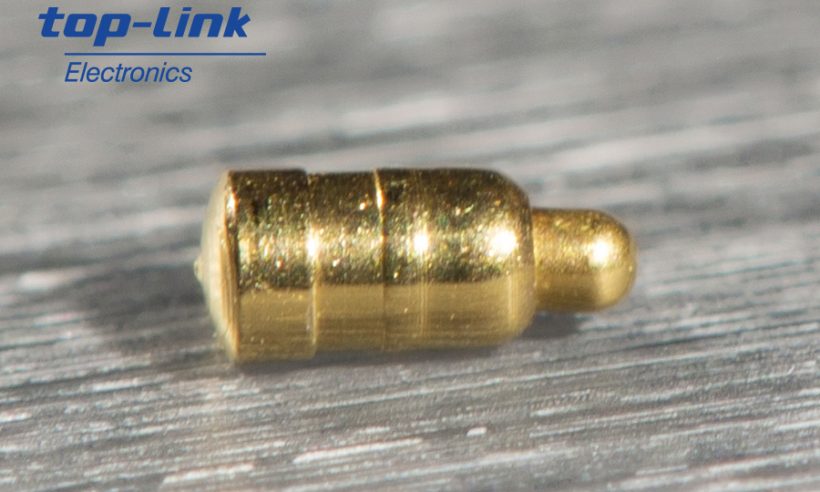

pogo pin

pogo pin是由针头、针管、弹簧三个配件组成;在装配前,针头和针管要经过特殊的电镀处理,来决定其导电性、持久性、阻抗及硬度磨损等特性。

针轴/管使用材料: 连接器主要功能为信号导通及插拔要次数高, 故其材料的导电性及弹性(降伏强度)要求也较高, 其材料选用以铜合金为主, 一般常用铜合金如下:
1-1: 黄铜(BRASS): 铜锌合金, 其导电性佳, 导电率约在26%~29% (IACS), 依铜的比例又可区分为C2680(JIS)及C3604,C3601(需热处理)
1-2: 磷铜(PHOSPHOR BRONZE): 铜锡合金, 其导电性较黄铜差, 导电率约为13%.但其弹性佳,延展性佳。

针轴/管使用材料: 连接器主要功能为信号导通及插拔要次数高, 故其材料的导电性及弹性(降伏强度)要求也较高, 其材料选用以铜合金为主, 一般常用铜合金如下:
1-1: 黄铜(BRASS): 铜锌合金, 其导电性佳, 导电率约在26%~29% (IACS), 依铜的比例又可区分为C2680(JIS)及C3604,C3601(需热处理)
1-2: 磷铜(PHOSPHOR BRONZE): 铜锡合金, 其导电性较黄铜差, 导电率约为13%.但其弹性佳,延展性佳 1镀金,可以更好的提高它的防腐蚀功能、机械性能、电气性能等。
