弹簧针(pogopin)卡pin问题案例分析

之前有一客户反馈公司的充电基座产品发现有部分弹簧针(Pogo Pin)卡住(stuck)的不良。大多数的不良现象都是弹簧针(Pogo Pin)卡住按压不下去,少部分产品则是用力按下后无法反弹回来,pogopin弹簧针似乎有被什么东西黏住的情形。

公司做这个型号的产品也生产好几年了,突然有弹簧针pogopin卡住的情形发生,首先想到的公司是否有过什么设计变更,一查之下还真的有过设变更改弹簧针的MPN料号,不过等真正不良品送回来分析后却发现,怎么设计变更前、后都有不良品,而且不良的现象都类似?所以就不一定跟设变有关系?

再观察实际不良品后发现其表面似乎有助焊剂(Flux)干了以后所呈现来的稍稍残留痕迹,而且部份弹簧针的板子摸起来似乎稍微有点黏黏的,询问代工厂后了解这个是手焊产品,强烈怀疑有助焊剂沾污到弹簧针内部造成卡住不良。

后来从几个方面去分析,找出了弹簧针(Pogo Pin)卡住的原因所在,具体分析如下:

1、弹簧针(pogopin)在焊接时时否有无助焊剂粘污的可能。
为了弄清楚这个问题,我们特地找了客户产品的代工工厂去查看,询问了解;代工工厂反馈的是之前没遇到过类似的问题;一般pogopin卡Pin的原因可能有:针头被撞歪或有异特掉入针管卡住,针管变形等。于是我们就拿了些不良品回来做分析。

Pogo Pin flux
Pogo Pin flux

2、询问代工厂焊接后助焊剂有没做清理
回答说不建议使用任何溶剂来清洁弹簧针。我们自己做了实验,使用棉花棒醮上IPA来回压缩弹簧针10次做清洁,总共使用IPA清洁了12根有卡住情形的弹簧针,清洁后一个小时检查发现有1/12还是不良,过了24小时候再检查发现有2/12不良,过了72小时候再检查发现变成了6/12不良,所以使用IPA清洁真的不是有效的方法,原因可能是IPA只能软化助焊剂,等到IPA挥发后,助焊剂又会慢慢变硬,让弹簧针卡住的问题重複发生。

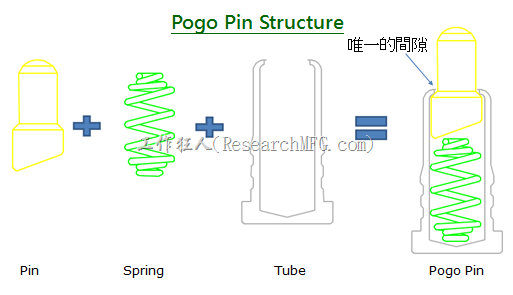

Pogo pin structure
Pogo pin structure

结论:
后来经过清查工厂作业手法后,得到正面的回复说工厂在手焊作业时,作业员会使用清洁剂(solvent)来刷洗焊接后的助焊剂残留物,有时候作业员会连弹簧针的正面也一起清洁,清洁后会将弹簧针放正,助焊剂应该就是这样随著清洁剂一起流入弹簧针(Pogo Pin)的腔体内而造污染的,还好最后答案令人肯定,还真亏有「代工厂驻厂人员」的协助当场发现了这个作业手法,否则这个案子可能得再经一番折腾。
